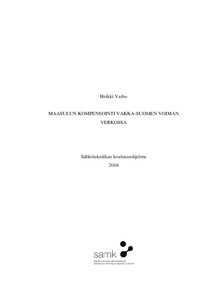

Maasulun kompensointi Vakka-Suomen Voiman verkossa

Abstract

Tämän insinöörityön tarkoituksena on perehtyä maasulkuun ja sen kompensointiin keskijänniteverkossa. Työssä käydään läpi hyvin paljon teoriapohjaisesti maasulun eri tyypit, eri kompensointi tavat ja maasulun haittavaikutukset sähköverkossa.

Työ sisältää paljolti laskennallista osuutta, jolloin työn lopussa esiteltävien simulointien ja liitteenä olevan maasulkuraportin ymmärtäminen on helpompaa. Laskennoissa ja simuloinneissa käytettiin Vakka-Suomen Voima Oy:n verkkotietojärjestelmän laskemia tuloksia ja sen olettamia arvoja, joten todellisuudessa tulokset voivat olla hieman poikkeavia.

Opinnäytetyössä syvällisen teorian jälkeen keskityn Lapin ja Hinnerjoen väliseen kaapelointiin, mikä antaa hyvän esimerkin maasulusta, sen kompensoinnista ja näiden vaikutuksesta keskijänniteverkkoon.

Opinnäytetyön sisältöä voi käyttää informatiivisiin sekä opetuksellisiin tarkoituksiin.

The purpose of this thesis is to study and make a research about earth fault, ground contact and compensating it in power distribution grid. In the work earth fault types itself, compensation methods of this fault, and the injurious effects on power grid are explained theoretically really deeply.

Work contains quite lot of calculated share in which case it is easier to understand the simulations to be demonstrated at the end of the work. In arithmetics and simulation values and results calculated by computer can be little differing in reality.

In this thesis I concentrated after profound theory to the cabling between Lappi sub-station and Hinnerjoki, which gives a good example of shortage to the ground, its compensation and their impact on power distribution network. Calculations are based on a real installations, substations and use of equipment in Vakka-Suomen Voima Ltd.

The contents of the thesis can be used for informative or educational purposes.
