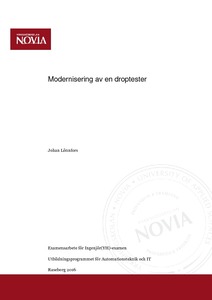

Modernisering av en droptester

Abstract

Detta examensarbete handlar om programmeringen av en programmerbar logik samt en pekskärm till en droptester som används till att testa hållbarheten av ytmonterade komponenter på kretskort. Dessutom behandlas programmerbara logikers historia, uppbyggnad, val samt deras vanligaste programspråk. Ytterligare behandlas i detta examensarbete industriell Ethernets historia, utrustning, för och nackdelar samt allmänt hur den används i industriella applikationer. Den Ethernet baserade fältbussen EtherCAT:s funktionsprincip och fördelar behandlas också. Jedec standarden JESD22 B111 definierar och beskriver hur hållbarheten på ytmonterade komponenter på kretskort skall testas. Denna standard används för testning av elektronikprodukter som ryms i handen avsedda för konsumentmarknaden. Examensarbetet omfattar hur ett test skall göras enligt denna standard samt vad testrapporten skall innehålla.

Opinnäytetyössä perehdytään ohjelmoitavan logiikan sekä kosketusnäytön ohjelmointiin drop testerille, jota käytetään piirilevylle asennettujen pintaliitoskomponenttien kestävyystesteihin. Lisäksi opinnäytetyössä käsitellään ohjelmoitavien logiikkojen historiaa, rakennetta sekä niiden tavallisimpia ohjelmointikieliä. Sen ohella käsitellään teollisuus Ethernetin historiaa, varustusta, hyötyjä ja haittoja sekä niiden yleistä käyttöä teollisuudessa. Ethernet pohjaista EtherCAT kenttäväylän toimintaperiaatetta ja hyötyjä käsitellään myös. Jedec standardi JESD22 B111 määrittelee ja kertoo, kuinka piirilevyille asennettujen pintaliitoskomponenttien kestävyyttä testataan. Tätä standardia käytetään kun kannettavien kuluttajalaitteiden piirilevyjen komponenttien kestävyyttä halutaan testata. Opinnäytetyö käsittelee, kuinka testi tehdään standardin mukaisesti ja mitä testiraportin pitäisi sisältää.

This thesis is about programming a programmable logic controller and a touchscreen used in a droptester. A droptester is used for testing the durability of surface mounted components on printed circuit boards (PCB). Additionally this thesis covers the history, structure and selection of programmable logic controllers as well as their programming languages. The history of the industrial Ethernet, its devices, benefits, drawbacks and common use in the industry are also dealt with. The operating principle and benefits of the Ethernet based fieldbus EtherCAT are also brought up. The Jedec standard JESD22 B111 defines and describes how the durability of surface mounted components on PCB: s used in handheld consumer electronic products shall be tested. This thesis describes how a test is conducted according to this standard and also what should be included in the test report.
