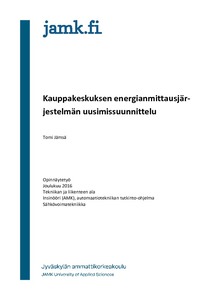

Kauppakeskuksen energianmittausjärjestelmän uusimissuunnittelu

Abstract

Työn kohteena oli kauppakeskus Trio Lahdessa. Kauppakeskuksen nykyisen energianmittausjärjestelmän toimivuudessa oli puutteita, joten sen uusiminen oli ajankohtaista. Tavoitteena oli selvittää ja suunnitella kauppakeskuksen energianmittausjärjestelmän uusiminen. Työn avulla haettiin vastausta kahteen kysymykseen:

1. Miten uusi energianmittausjärjestelmä tulisi toteuttaa, jotta se palvelee kiinteistöä mahdollisimman hyvin ja täyttää asiakkaan vaatimukset?

2. Miten järjestelmän uusiminen voidaan toteuttaa mahdollisimman vähin häiriöin siirryttäessä nykyisestä järjestelmästä uuteen?

Työssä hyödynnettiin kehittämistutkimuksen menetelmiä. Nykytilan kartoituksella selvitettiin nykyisen järjestelmän ongelmakohdat, mikä oli välttämätöntä uuden järjestelmän suunnittelun kannalta. Ongelmien ratkaisemiseksi laadittiin parannusehdotus. Nykyisen järjestelmän ongelmat paikannettiin järjestelmän keskuslaitteisiin, jotka päätettiin päivittää uusiin. Uuden järjestelmän suunnittelun jälkeen tehtiin toteutuksen suunnittelu, jonka avulla uuteen järjestelmään siirtyminen voidaan toteuttaa mahdollisimman vähin haitoin.

Tulokseksi saatiin kattavat suunnitelmat uuden energianmittausjärjestelmän toteuttamiseksi. Suunnitelmista ilmeni vaadittavat komponentit, kytkennät, asennukset ja muut huomiota vaativat asiat. Mittaustietojen parantamiseksi pääkeskusten mittarit päätettiin vaihtaa sähkön laadun mittaamisen mahdollistaviin mittareihin.

Tulokset täyttivät asetetut vaatimukset. Suunniteltu järjestelmä otti huomioon asetetut vaatimukset ja niiden avulla järjestelmän uusiminen voidaan toteuttaa mahdollisimman vähin haitoin. Suunniteltu järjestelmä oli myös kustannuksiltaan kohtuullinen toteuttaa.

The target of the work was Trio shopping center in Lahti where the existing energy measurement system had flaws, therefore, its renewal was current. The aim was to determine and plan the renewal of the shopping center’s energy measurement system. The work aims at answering the research questions on, how the new energy measurement system should be carried out in order to serve the property as well as possible and to meet customer requirements with minimal disruption at transition from the current system to the new one.

The work was carried out using development research methods. The current status survey examined the present-day system’s problem areas and showed it was necessary to design a new system. To resolve the problems, an improvement proposal was drawn up. The problems of the current system were located in the central components of the system, which was decided to be upgraded with new components. After planning the implementation of the new system the transition to the new system could be done with minimal disruption.

The work resulted in a plan to implement a new energy measurement system. The plans showed the required components, wiring, installation and any other matters requiring attention. To improve the measurement data of the main switchboards, it was decided to change the existing meters to meters with power quality measurement capabilities.

The results met the requirements. The designed system takes into account the requirements and enables the new system to be implemented with minimal disruption. The planned system was also relatively inexpensive to implement.
