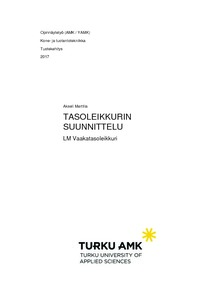

Tasoleikkurin suunnittelu : LM vaakatasoleikkuri

Abstract

Opinnäytetyön tarkoituksena on suunnitella ruohoa leikkaava tasoleikkuri. Leikkurin on sovittava toimeksiantajan valmistamiin LM Trac -monitoimikoneisiin paremmin kuin muiden valmistajien leikkurit. Leikkuuleveyden tulisi olla vähintään 1,7 ja enintään 1,8 metriä. Leikkurin on oltava hydrauliikkakäyttöinen ja mahdollisimman yksinkertainen.

Leikkurin leikkuuleveydeksi suunniteltiin tasan 1,8 metriä. Ruohon leikkaus tapahtuu kolmella pyörivällä terällä, joista kunkin halkaisija on 0,62 metriä. Terien akselit sijoitettiin kolmion muotoon, jottei terien väliin jäisi leikkaamatonta kaistaletta. Hydrauliikkakäyttöinen moottori pyörittää suoralla vedolla takimmaisen terän akselia. Voima muille terille välitetään hihnan ja hihnapyörien avulla takimmaiselta teräakselilta.

Leikkurista rakennettiin prototyyppi, jotta teknisiä ratkaisuja voitaisiin koeajaa. Teräksiseen runkorakenteeseen tehtiin parannuksia sen jäykistämiseksi, jonka jälkeen runko toimi moitteettomasti. Suunniteltu voimansiirto toimi erinomaisesti ensimmäisestä koeajosta lähtien. Koneen leikkuujälki oli tasaista, ja yhteensopivuus toimeksiantajan malliston pienimmän monitoimikoneen kanssa todettiin erinomaiseksi.

The purpose of this bachelor’s thesis was to design a rotary mower. The mower should fit into LM Trac tool carriers better than other manufacturers’ mowers. The working width of the machine should be at least 1.7 meters, but not more than 1.8 meters. The mower should run on hydraulic power and the design should be as simple as possible.

On the final design the working width of the mower was 1.8 meters. There are three spinning blades which cut the grass, each of which is 0.62 meters in diameter. The blade axles form a triangle to avoid leaving behind any uncut grass. The hydraulic motor rotates the rear blades’ axle directly. The other blade axles are powered through the rear blade axle, pulleys, and a belt.

A prototype was built to test the technical properties of the mower. The steel chassis was reinforced to make it stiffer, after which it functioned flawlessly. The powertrain performed well from the start. Mowing resulted in a smoothly cut grass, and the compatibility with the smallest tool carrier was excellent.
