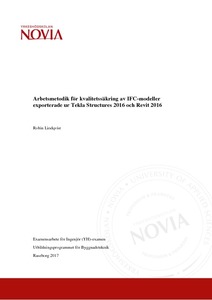

Arbetsmetodik för kvalitetssäkring av IFC-modeller exporterade ur Tekla Structures 2016 och Revit 2016

Abstract

De flesta större planeringsbyråer har under de senaste åren övergått till att använda BIM som ett arbetsredskap i sitt dagliga arbete. Allt flera beställare kräver även att det skall finnas en BIM-modell på byggnader. Eftersom olika företag använder olika programvaror då de modellerar innebär detta att även filformaten varierar väldigt mycket. Därför har man skapat ett öppet filformat som kallas IFC. Dessa IFC-filer kan så gott som alla BIM-programvaror hantera vilket innebär att man kan arbeta i flera olika programvaror i samma projekt. Det finns dock alltid en risk att speciella eller komplicerade objekt helt enkelt försvinner då man utför en export till IFC-formatet. För att kunna kontrollera att alla objekt säkert är med måste man genom att skapa rapporter ur arbetsmodellen och IFC-modellen jämföra rapporterna med varandra för att säkerställa att samtliga objekt finns med i IFC-modellen. Genom att utföra denna granskning kan man försäkra sig om att modellen som presenteras åt kunden verkligen innehåller korrekt information. Detta arbete beskriver alltså hur granskningen kunde byggas upp för att passa Ramböll Sverige ABs behov.

Suurin osa suunnittelutoimistoista käyttää tänä päivänä BIM:iä työkaluna arkisessa työssään. Asiakkaat vaativat yhä enemmän myös BIM-mallien käyttöä suunnittelussa. Maailmassa on paljon erilaisia BIM-ohjelmia, tämä tarkoittaa myös sitä että on olemassa paljon eri tiedostomuotoja. IFC on avoin tiedostomuoto, jonka tarkoituksena on että tiedonvaihto erilaisten BIM-ohjelmistojen välillä on mahdollista. Suurin osa BIM-ohjemista tukee IFC-tietomuotoa. Kun kyse on monimutkaista muodoista, on joskus mahdollista että osa objektista tai koko objekti katoaa. Tästä syystä pitää vertailla räätälöityjä raportteja työskentelymallista ja IFC-mallia keskenään. Vertailun ansiosta on mahdollista huomata eroja mallien välillä ja näin voidaan varmentaa mallin ja tietojen laatu. Tämä opinnäytetyö kertoo siitä, miten IFC-mallien laadunvarmistuksen voisi toteuttaa Ramböll Sverige Ab:ssä jotta asiakkaalle esitetty malli sisältäisi täsmällistä tietoa.

Most engineering companies today are using BIM as a tool in their daily work. More and more clients actually demand the use of BIM models. Because different companies use different software when creating a BIM model the file formats can differ considerably. This is why there is an open file format called IFC. These so called IFC-files are compatible with most BIM software. This gives the opportunity to work with different software within the same project. When exporting to IFC there is always a risk that some complex or special objects disappear. By creating customized reports from the work model and the IFC model and by comparing the reports with each other it is possible to verify the quality of the model and that all objects have been exported correctly. This assures that the quality of the model that you present to the customer is correct and contains the right information in it. This thesis was commissioned by Ramböll Sverige Ab in order to create a methodology for how to ensure the quality of their IFC-models.
