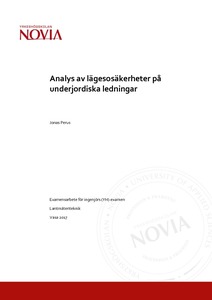

Analys av lägesosäkerheter på underjordiska ledningar

Abstract

Detta examensarbete har utförts åt Närpes stad i syfte att analysera lägesosäkerheter på underjordiska kablar och ledningar. Arbetet tar upp olika kablar och ledningar i marken, olika tekniker för att mäta in dessa, digitalisering av analoga kartor samt en allmän analys av befintligt mätdata som staden har tillgång till. Problemet som examensarbetet försöker lösa är hur man kan bestämma lägesosäkerheten på olika ledningar baserat på inmätningssätt och ursprungsmaterial.

De berörda ledningarna finns i Närpes centrum och olika typer av ledningar behandlas. I detta arbete har elledningar, vatten- och avloppsledningar, fjärrvärmeledningar, fiberkablar, telekablar och dagvattenledningar analyserats. Analysen grundar sig på uppgifter om hur och när materialet har blivit inmätt eller på uppgifter om hur det har digitaliserats. Grunderna i GNSS-tekniken, som är den vanligaste metoden för att mäta in underjordiska ledningar i dagens läge, behandlas. Teorin bakom digitaliseringsprocessen tas även upp. Ett test på hur man kunde visualisera olika ledningars lägesosäkerhet i ett GIS-program har även utförts

Resultatet är en visualisering av ledningarnas osäkerhet i programmet ArcMap. Lägesosäkerheten visualiseras med hjälp av en buffertzon runt ledningarna som symboliserar det område inom vilket ledningen borde befinna sig.

Tämä opinnäytetyö on suoritettu Närpiön kaupungille ja sen tarkoitus on analysoida maakaapeleiden ja maanjohtojen mittausepävarmuuksia. Opinnäytetyössä esitellään erilaisia maanalaisia kaapeleita ja johtoja ja niiden mittausmenetelmiä. Analogisten karttojen digitalisointi ja kaupungin mittaustiedon yleinen analysointi ovat myös osa opinnäytetyötä. Opinnäytetyö yrittää ratkaista miten voidaan määrittää johtojen sijainnin epävarmuus mittaustavan ja lähdeaineiston perusteella. Tarkastettavat johdot sijaitsevat Närpiön keskustassa. Alueella on sähkökaapeleita, vesi-ja viemärijohtoja, kaukolämpöjohtoja, valokuitukaapeleita, telekaapeleita ja hulevesijohtoja. Analyysi perustuu siihen millä tavalla ja milloin tiedot on mitattu tai millä tavalla materiaali on digitalisoitu. GNSS-tekniikan perusteet on myös esitetty, koska GNSS-mittaus on nykyään yleisin käytetty mittaustapa. Myös digitalisointiprosessi käydään läpi. Johtojen sijainnin epävarmuus visualisoidaan GIS-ohjelmassa.

Opinnäytetyön tulos on johtojen sijainnin epävarmuuden arvion visualisointi ArcMap-ohjelmassa. Epävarmuus on visualisoitu puskurivyöhykkeen avulla. Puskurivyöhykkeen leveys vastaa johtojen mahdollista sijaintia.

This thesis has been produced for Närpes city with the purpose of analyzing position uncertainty of underground pipes and cables. The thesis contains information about different pipes and cables in the ground, techniques for measuring these pipes and cables, digitalization of analog maps and an analysis of the measurement data that the city has access to. The problem this thesis tries to solve is how to determine the position uncertainty of different pipes and cables based on the type of measurement and original material.

The pipes and cables that have been a part of this thesis are located in the center of Närpes and different types of pipes ad cables have been taken in to account. Electricity cables, water and sewage pipes, district heating pipes, optical fiber cables, phone cables and storm water pipes have been analyzed. The analysis is based on information on when and how the data has been gathered or how the digitalization has been carried out. The basics of GNSS technology is a part of the thesis since this is the most usual way of measuring pipes and cables. The theory behind the digitalization process is another part of the thesis. A test on how to visualize the position uncertainty of different pipes has also been carried out.

The result of the thesis is a visualization of the position uncertainty of the pipes and cables in the program ArcMap. The insecurity of the measurement is shown by a buffer zone around the pipes which symbolizes the area in which the pipe could be placed.
