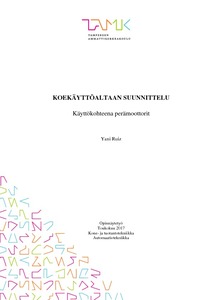

Koekäyttöaltaan suunnittelu : Käyttökohteena perämoottorit

Abstract

Tässä opinnäytetyössä suunnitellaan perämoottoreille tarkoitettu koekäyttöallas. Perämoottorin koekäyttöaltaan on tarkoitus mahdollistaa perämoottorin koekäyttö kuormituksen alaisena kuivissa korjaamoolosuhteissa. Korjaamoilla perämoottorin koekäyttö on oleellinen osa korjausprosessia ja toimenpiteen haasteena on simuloida luonnollista veden kuormitusta. Moottorin tasainen kuormitus ilmiantaa mahdolliset käytön aikana ilmenevät viat, joiden ennakkoon korjaaminen parantaa korjaamopalvelun laatua.

Ennen suunnittelua työn tilaaja esitti vaatimukset koekäyttöaltaan muodosta, koosta, kestävyydestä ja sijoittamisesta korjaamotilassa. Näiden pohjalta tehtiin kaksi luonnosta, joista toinen päätyi työn tilaajan päätöksellä jatkokehiteltäväksi ja lopulta valmistettavaksi tuotteeksi. Jatkokehittelyssä koekäyttöaltaalle suunniteltiin nostolaite, joka siirtää moottorin altaan ulkopuolelta sisäpuolelle. Lisäksi suunniteltiin pakokaasujen poistoon liitäntä, altaan tyhjentämiseksi venttiili ja koekäytettävän moottorin kaukohallintalaitteelle teline. Suunnittelu aloitettiin tyhjältä pöydältä.

Tässä opinnäytetyössä saatiin valmiiksi koekäyttöaltaan 3D-malli, jonka perusteella valmistettiin koekappale käyttökokemuksien keräämiseksi. Kaikki työn tilaajan asettamat vaatimukset altaan ja suunnittelun osalta saatiin täytettyä.

The purpose of this thesis was to design a test pool for outboard engines. The engines, as defined and commissioned by KX-Center Oy. The function of the outboard engine test pool is to allow outboard engines to run under load in dry workshop conditions. The out-board engine test run is an essential part of the repair process and the challenge is to simulate the natural load of water. The steady load on the engine reveals any potential faults, which can then be repaired in advance to improve the quality of the repair service.

In the initial stage, the company presented requirements for test pool shape, size, durability and position at the workshop space. Based on these, two sketches were made and one of them was chosen to be developed further, and eventually into a finalized product for manufacturing. In further development, a lifting device was designed, which moves the engine from outside to inside the pool. Three further items were also designed: an exhaust gas removal terminal, a valve that drains the tank and a stand for engine remote control. The designing was started from scratch.

As a result of this project, a complete 3D model of the test pool was created, and based on this, one test piece was manufactured to collect user experiences. All the requirements set by the commissioning company were fulfilled.
