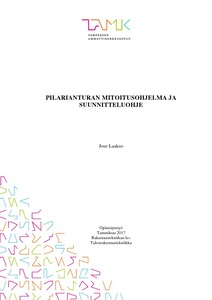

Pilarianturan mitoitusohjelma ja suunnitteluohje

Abstract

Opinnäytetyössä käsitellään teräsbetonisten pilarianturoiden suunnittelua eurokoodien ja niihin liittyvien Suomen kansallisten liitteiden mukaisesti. Pilarianturoiden mitoitukseen olennaisesti liittyvät tiedot on koottu johdonmukaisesti yhteen käyttökelpoiseksi ohjeeksi tavanomaisten talonrakennuskohteiden anturoiden rakennesuunnittelua varten. Ohjeesta tehtiin excel- pohjainen mitoitusohjelma maanvastaisille pilarianturoille.

Työssä esitetään pilarianturan raudoitusperiaatteet yleispiirteisesti ja niihin rakennesuunnittelun kannalta liittyvät mittasuositukset, ankkurointivaatimukset, halkeamien rajoittamiset ja vaatimukset anturan korkeudelle. Lisäksi tarkasteltiin muita pilarianturan mitoi-tukseen keskeisesti liittyviä perusteita, kuten geoteknistä kestävyyttä ja routasuojausvaatimuksia. Eurokoodi-standardien ja niihin liittyvien Suomen kansallisten liitteiden osalta keskityttiin kokoamaan yhteen pilarianturoiden suunnittelussa keskeiset periaatteet ja ohjeet. Mitoitusohjelmassa arvioidaan lisäksi kustannuksia, joka mahdollistaa entistä kustannustehokkaamman rakennesuunnittelun.

Lopputuloksena saatiin Eurokoodi-standardien mukainen mitoitusohjelma, jonka toiminnan pystyy helposti tarkastamaan suunnitteluohjeesta. Mitoitusohjelman tuloste on liitetty työhön lopputuloksena.

The focus of this thesis is the design of reinforced concrete footings for columns according to Eurocodes and related Finnish national annexes. The goal is to gather Eurocodes and design directives essentially related to designing of concrete footings so that the gathered design guidance is consistent and usable for the structural engineers. In addition, an Excel based software for designing a concrete footing is made on the basis of the design guidance.

Concrete footing’s reinforcement principles are introduced in general in this thesis. Related factors that affect foundation design are presented, such as measure limits, anchorage standards, cracking restrain and demands for height of the footing. Also, essential matters like geotechnical bearing capacity and frost-protection requirements are explained. The key parts of reinforced concrete footings design are gathered from Eurocode standards and Finnish national annexes. The designing software also calculates an estimates costs which provides tools for even more cost-effective structural engineering.

As an end result of this thesis is Eurocode based designing software. The calculations of the software can be verified from the design guidance. The printed version of the designing software’s result is part of the appendices.
