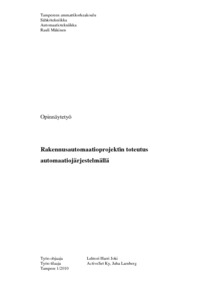

Rakennusautomaatioprojektin toteutus automaatiojärjestelmällä

Abstract

Tässä opinnäytetyössä käydään läpi rakennusautomaatiota kiinteistön lämmönjakokeskuksen ja ilmastoinnin osalta. Työssä käytetään myös esimerkkinä erästä rakennusautomaatioprojektia. Rakennusautomaatio jaetaan neljään osa-alueeseen, joita ovat asuintalojen automaatio, teollisuuslaitokset, yhdyskuntien laitokset ja keskitetty kiinteistövalvonta. Näissä kaikissa osa-alueissa rakennusautomaatiolla saavutaan monia etuja, joita ovat mm. energian säästö, huolto- ja kunnossapidon helpottuminen ja sisäilman laatu sekä kustannussäästöt. Automatisoituihin toimintoihin pääasiallisesti kuuluvat suureiden mittaukset ja prosessiin vaikuttavien laitteiden ohjaukset. Ohjaukset hoitavat automaatiojärjestelmään kuuluvat säätimet, joiden tyyppi valitaan käyttökohteen mukaan. Rakennusautomaatiojärjestelmä koostuu tasoista, joita ovat valvomo-, alakeskus- ja kenttätaso. Lämmönjakokeskus on kokonaisuus, josta hallitaan rakennuksen lämmitystä, joka on yksi prosesseista, jonka hoitaa automaatiojärjestelmä. Kaukolämpö on tärkeä lämpöenergian siirtotapa ja se on yleisesti käytössä isommissa kiinteistöissä, kuten myös vesikiertoinen lämmitystapa. Tärkeimmät LVI-prosessit, joita automaatiojärjestelmä hallitsee, ovat lämminkäyttövesi, lämmitys ja ilmastointi.

Building automation can be divided in four sections which are house automation, industry, community departments and centralized house automation. Automation in all of thehe sections provides many advantages like energy saving, easier maintenance, quality of room air and cost saving. Automation main functions are process measurement and control. Controllers which are part of the control system controls all the field devices and the types of controllers vary by the application they are fitted in. Building control system has three levels which are operation, controller and field. Building heating is controlled from heating distribution center and it is controlled by the control system. District heating is common way to move heat energy when building is heated by radiators. The most important HPAC processes are controlled by building control system and these are warm service water, heating and air-conditioning.
