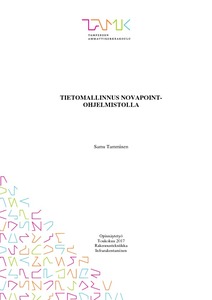

Tietomallinnus Novapoint-ohjelmistolla

Abstract

Opinnäytetyö käsittelee tietomallinnusta infra-alalla ja Novapoint-ohjelmistolla suoritettavaa mallintamista. Tietomallit ovat vallanneet rakentamisalaa jo vuosia ja tulevaisuudessa kaikissa hankkeissa, pienistä suuriin, käytetään tietomallinnusta. Tampereen ammattikorkeakoululla on käytössään Novapoint 19.35-ohjelmisto. Ohjelmiston omat ohjeet ovat kattavia, mutta sisältävät paljon ylimääräistä tietoa uudelle opiskelijalle, mikä saattaa hämmentää aloitustilannetta. Työn tavoitteena olikin luoda yleiskuva infran tietomallinnuksesta ja mallintamisohjeen avulla madaltaa kynnystä aiheen opiskeluun.

Opinnäytetyössä käydään ensin läpi tietomallinnukseen liittyviä asioita yleisellä tasolla, erilaisista malleista, ohjelmistosta, koneohjauksesta ja tiedonsiirrosta. Opinnäytetyön liiteosa koostuu yksinkertaisesta ja johdonmukaisesta mallintamisohjeesta, jossa käydään yksinkertaisen mallin luominen läpi vaiheittain.

Novapoint on infran ja yhdyskuntatekniikan suunnitteluun tarkoitettu monipuolinen ja kattava ohjelmistokokonaisuus. Ohjelma toimii erittäin tiiviisti AutoCADin kanssa, jolloin perinteisestä CAD osaamisesta on hyötyä. Novapoint BASE on ohjelmistokokonaisuuden perusta, jota käytetään projektin elinkaaren hallintaan. Siihen tuodaan lähtötietoja, tallennetaan suunnitelmia ja toteumia sekä ylläpidetään kerättyä tietoa. Se tarjoaa myös työkalut Novapointin moduulien hallintaan ja keskeisiä toimintoja esimerkiksi maastonmallinnukseen ja piirustuksien esittämiseen.

AutoCAD käynnistetään Novapoint BASE -käyttöliittymästä, jolloin ohjelmistot linkit-tyvät toisiinsa ja Novapointin moduuleita voidaan käyttää suunnittelussa AutoCADin käyttöliittymässä. Suunnittelussa käytetään perinteisiä toimintoja kuin myös moduulien työkaluja.

Novapoint-ohjelmisto vaikuttaa aluksi epäselvältä ja monimutkaiselta, mutta käytön edetessä asiat selkenevät yksi kerrallaan. Ohjelman käyttö vaatii käsitteiden ja suunnittelun perusteiden hallintaa onnistuneiden suunnitelmien luomiseksi. Perinteisestä CAD kokemuksesta on hyötyä kuin myös tietokoneen perustaidoista.

Thesis deals with building information modeling in infrastructure sector and modeling on Novapoint software. Building information model have been taking over construction industry for years and in the future, all projects from small to big ones will use information modelling. The Tampere Univerity of Applied Sciences has in use Novapoint software version 19.35. This software has its own comprehensive guides but they in-clude a lot of extra information for new students which can be confusing at the start. The purpose of this study was to produce an overview of information modeling and a guide to lower the threshold for studying the subject.

At first the thesis goes through to building information model at a general level, from various models, software, machine control and data transfer. The appendix of the thesis consists of a simple and consistent modeling instruction which is a step-by-step creation of a simple model.

Novapoint is versatile and comprehensive software suited for civil engineering. It works very closely with AutoCAD so traditional CAD skills are useful. Novapoint BASE is a software base which is used to manage the project lifecycle. It can import raw data, save plans and achievements and maintain collected information. It also provides tools for Novapoint module management and key functions for example terrain modeling and presentation of drawings.

AutoCAD is launched from the Novapoint BASE user interface, allowing softwares to link to each other and Novapoint modules can be used in designing in the AutoCAD user interface. The designing uses traditional functions as well as tools from the modules.

At the start Novapoint initially seems unclear and complicated but as user progresses things clear up one by one. Using Novapoint to create successful plans requires understanding of concepts and design basics. Traditional CAD experience can also be useful as well as basic computer skills.
