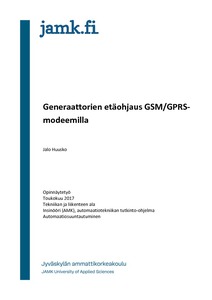

Generaattorien etäohjaus GSM/GPRS-modeemilla

Abstract

Kuljetinsähkö Tampere Oy:n asiakas tilasi Siurokosken vesivoimalaitokseen puhelimella ohjattavan järjestelmän, jonka avulla sähköä tuottavien generaattoreiden toimintaa pystyttäisiin ohjaamaan.

Opinnäytetyössä tehtiin Siuron vesivoimalaitoksen logiikalle ohjelma, jonka avulla käyttäjä pystyy puhelimen tekstiviestillä ohjaamaan logiikan avulla generaattoreita päälle ja pois päältä ja asettamaan generaattorien suulakkeiden asentoarvoa välillä 0 % ja 99 %. Mikäli asetusarvo on alle 50 %, generaattori pysäytetään.

Uusi logiikkaohjelma toteutettiin käyttäen sekä vanhoja ohjelmia että esimerkkimateriaalia, jotka olivat saavutettavissa toimeksiantajan yrityksen aineistossa ja julkisessa internetissä.

Uusi logiikkaohjelma valmistui ja täytti toimeksiantajan vaatimukset, vaikka kyseistä logiikkaohjelmaa ei testattu Siuron vesivoimalaitoksen laitteistossa. Uusi ohjelma valvoo GSM-modeemilta tulevaa tietoa ja pyytää GSM-modeemilta vastaanotetun viestin sisältöä aina, kun on tullut uusi viesti. Jos viestin lähettäjä on oikea ja viestin sisältö on yksi oikeista viesteistä, niin GSM-ohjelma suorittaa taustalla ohjauksia ja vastaa käyttäjälle. Lopuksi GSM-ohjelma poistaa SIM-kortista vastaanotetun viestin.

Työstä tuli esiin, että AutoLog 2000 -logiikalla pystyttiin tekemään logiikkaohjelma, jolla käyttäjä pystyy ohjaamaan logiikan muuta toimintaa. Ohjaus on kuitenkin pahimmassa tilanteessa epävarma puhelinverkon olleessa kovassa rasituksessa. Väärennetyn SIM-kortin käyttö on turvallisuusriski ja mikäli puhelin varastetaan, varas pystyisi ohjaamaan voimalaitosta kyseisellä puhelimella ja lähetettyjen tekstiviestien historialla.

A customer of Kuljetinsähkö Tampere Oy ordered for a phone operated control method for the Siuro water power plant, with which the electricity producing generators could be remotely controlled.

In the graduation work a program was made for the Siuro water power plant's programmable logic controller, with which a user could with a phone's text messaging control four generators on, off and set the opening between 00 % and 99 %. If the set value is below 50 %, the generator in question is stopped.

The new program was made using material from both old PLC programs and example material, which were from the firm's materials and the public internet.

The new program was finished and fulfilled the requirements of the firm, even though said program was not tested in the power plant itself. The new GSM-program pays attention to the information coming from the GSM-modem, if a new message has arrived. If the sender of the message is correct and the message contents are valid, then the GSM-program executes the necessary control procedures and responds to the user. Lastly the GSM-program erases the received message from the memory of the SIM-card.

The results show, that AutoLog 2000 -PLC can be used for remote usage via a phone's SMS capability. The control is in the worst case unreliable while the phone network is under heavy usage. A falsified SIM-card (Spoof card) is a security risk and if the cell phone is stolen, the thief could control the power plant with said phone and by reading the history of sent text messages.
