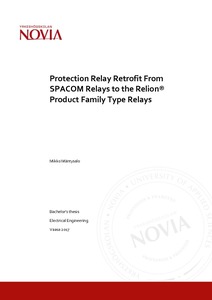

Protection Relay Retrofit From SPACOM Relays to the Relion® Product Family Type Relays

Abstract

The purpose of this bachelor thesis is to find a way for a relay change for a customer whose relays are getting old. In case where relays suddenly stop working, can the customer have losses in production. The scope of the work are the old SPAC relays and those will be replaced with new generation Relion relays. The corresponding relays were found by analyzing the manuals of the relays. The goal of the thesis was to create a list for all the corresponding relays and configurations, as well as the complete installation manuals for each relay. This bachelor thesis shows the steps of what to consider when replacing an old relay with a newer model. The configurations, different relay sizes between the new and the old and the material needed to perform the installation of a replacement relay are things that need to be taken into consideration. This thesis is based on the theory of distribution of electricity and relay protection. There already is a solution called the Relay retrofit program. This bachelor thesis is continuation to that work and covers more relay models.

Huvudtanken med detta examensarbete var att hitta en lösning för reläuppdatering till en kund vars reläer blir gamla. Kunden har inte råd att ha reläer som plötsligt slutar att fungera. Arbetet omfattar gamla SPAC-reläer som kommer att ersättas med den nya generationens Relion-reläer. Analysen för att hitta motsvarande reläer och konfigurationer gjordes genom att jämföra reläets manualer. Syftet med detta examensarbete var att skapa en lista på alla motsvarande reläer och konfigurationer, samt att komplettera installationsmanualerna för varje relä. Detta examensarbete visar stegvis vad man ska tänka på när man byter ett gammalt relä till en nyare relämodell. Konfigurationer, olika relästorlekar mellan det nya och det gamla samt material som behövs för att utföra installationen av det ersättande reläet, är saker som bör tas i beaktande vid reläbyte. Examensarbetet behandlar teorin om eldistribution och reläskydd. Det finns redan en lösning för ett antal reläer och detta examensarbete är en fortsättning och täcker flera relämodeller.

Tämän opinnäytetyön tarkoituksena oli löytää keinot releen vaihtamiseen asiakkaalle, jonka releet ovat vanhentumassa. Asiakkaalle voi koitua suuria ongelmia siitä, jos rele yhtäkkiä lopettaa toimintansa. Tämä työ kattaa kaikki vanhat SPAC-releet, jotka kuuluvat SPACOM-tuoteperheeseen. Nämä korvataan uuden sukupolven Relion-releillä. Vastaavat releet löydettiin analysoimalla releiden manuaaleja. Työn päämääränä oli tehdä lista jokaiselle relemallille ja löytää tälle vastaava malli ja täydelliset kokoonpanokoodit. Tämän lisäksi jokaiselle releelle tehtiin oma asennusmanuaali. Tämä opinnäytetyö esittelee työvaiheet, jotka täytyy ottaa huomioon kun korvataan vanha rele uudella. Releen kokoonpano, vanhojen ja uusien releiden kokoerot ja materiaali, joka tarvitaan asennusta tehtäessä, täytyy ottaa huomioon. Työ pohjautuu teoriaan sähkönjakelusta ja relesuojauksesta. Tämä työ on jatkoa jo valmiiksi tehdylle ratkaisulle ja tämä työ kattaa ison määrän uusia SPACOM-relemalleja.
