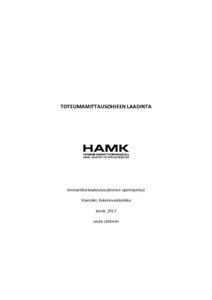

Toteumamittausohjeen laadinta

Abstract

Tämän opinnäytetyön tavoitteena oli selvittää Lemminkäinen Oyj:n nykyiset käytännöt toteumamittausten tekemisistä ja mittausten tulosten käsittelystä. Selvityksen pohjalta oli tarkoitus laatia toteumamittausohje. Toteumamittaukset ovat osa mallipohjaista laadunvarmistusta koneohjatulla työmaalla. Tarkoituksena oli kerätä Lemminkäisen mittaushenkilöstöltä haastatteluin heidän omakohtaisia kokemuksiaan sekä mietteitä toteumamittauksista ja niiden pohjalta yhtenäistää erilaiset toimintatavat.

Työssä tarkastellaan laatua yleisesti ja sen jälkeen siirrytään käsittelemään koneohjatun työmaan laadunvarmistusta. Haastatteluiden tulokset paljastivat Lemminkäisen nykytilan toteumamittausten ja mallipohjaisen laadunvarmistuksen osalta.

Pääosin työmaille suunnitelmat tulevat vain paperisina 2D-kuvina, mutta erikseen on tilattavissa suunnittelijan 3D-viivamalli, jonka voi siirtää muokkauksen ja tarkistamisen jälkeen koneohjausjärjestelmään. Tilaajan vaatiessa vielä kuitenkin laadunvarmistusdokumentit paperisena versiona on laadunvarmistusmittaukset tehty edelleen vielä perinteisin menetelmin takymetrimittauksella. Tästä syystä ei Lemminkäisen mittaushenkilöstöltä löydy kokemusta toteumamittauksista ja niiden tulosten käsittelystä.

Mittaushenkilöstön vähäisen kokemuksen perusteella toimintatapoja yhtenäistävää toteumamittausohjetta ei voitu laatia.

The purpose of this Bachelor’s thesis was to find out the current practices of Lemminkäinen Infra Oy regarding the as-built surveying and the processing of their results. On the basis of this the aim was to draw up as-built surveying instructions. As-built surveying is part of model-based quality assurance on a machine-controlled construction site.

In this thesis the quality was examined on a general level and then the quality assurance of the machine-controlled construction site was discussed. Lemminkäinen’s surveyors were interviewed about their experiences and thoughts of the matter in order to standardize different modes of action. The results of the interviews revealed the current status of Lemminkäinen’s as-built surveys and model-based quality assurance.

The plans mainly come to the construction site only as paper 2D images, but it is possible to order the designer’s 3D-model separately. These can be transferred to the machine-control system after editing and checking. However, as the client still requires quality assurance documents as a paper version, the quality assurance measurements have still been made through traditional methods, such as through total station surveying. For this reason, there is little or no experience found in the Lemminkäinen’s surveyors in as-built surveys or processing their results.

Based on the little experience, it was not possible to create standardized as-built surveying instructions.
