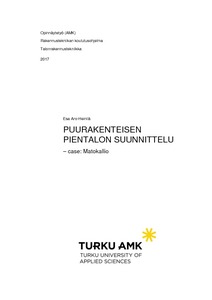

Puurakenteisen pientalon suunnittelu : Case: Matokallio

Abstract

Työtehtävänä oli suunnitella edullinen, hartiapankkirakentajan tarpeista lähtevä, toimiva ja terve pientalo. Tästä suunnittelukokonaisuudesta opinnäytetyössä on esitetty kolme osaa: arkkitehtisuunnitteluun kuuluvat pääpiirustukset, rakennukseen kohdistuvien kuormien määrittely ja puurakenteiden mitoitus. Arkkitehtonisesti rakennuksessa haettiin rintamamiestalon ilmettä. Sisätilat rakentuvat tulisijan ja savupiipun ympärille. Poikkeavaa rakennuksessa on, että rakennuksen runko toteutetaan levyjäykistetyn rungon sijaan diagonaalein jäykistettynä harvarunkorakenteena, joka jää sisäpuolelta näkyviin. Runkopilareiden välit täytetään kevytsavella, jonka tarkoituksena on tasapainottaa sisäilman kosteutta. Eristeenä toimii puhallettu selluvilla. Rakennukseen kohdistuvissa kuormista tuulikuorma muodostui normaalia pientalorakentamista hieman suuremmaksi. Tämä johtuu talon sijainnista mäen laella. Kokonaisuutena puurakenteiden käyttöaste jäi varsin alhaiseksi. Mitoittavaksi tekijäksi muodostui, kuten nykypientalorakentamisessa yleensä, rakennukseen kohdistuvien kuormien sijaan eristevahvuus. Ylimitoitusta pyrittiin vähentämään kaksinkertaisella runkorakenteella, niin että ulkorunko kantaa pääsääntöisesti vaipan ulkopintaan kohdistuvat kuormat ja sisärunko sisäpuoliset kuormat.

The assignment was to design a low-cost, functional and healthy detached house for the needs of a self-builder. In this bachelor’s thesis three parts of the assignment are presented: architectural design including main drawings, loads on the building and dimensioning of wooden structures. Architecturally the aim was to design a traditional looking small Finnish farmhouse. The interior is built around a fireplace and a chimney. Compared to a typical house the frame of the building is designed as a diagonal braced post structure instead of a plate-stiffened frame. This post structure remains visible from inside. Spaces between the posts are filled with light-clay designed to balance indoor air humidity. As insulation, there is used blown cellulose fiber. Compared to a typical detached house the wind load was somewhat higher, which is due to the location of the house on a hill. Utilization rate of wood structures remained quite low. The dimensioning factor, as in most new detached houses, was insulation values instead of the loads on the building. Over dimensioning was reduced by designing a double frame structure, so that the outer structure generally carries the loads on the outer surface and the internal structure carries the internal loads.
