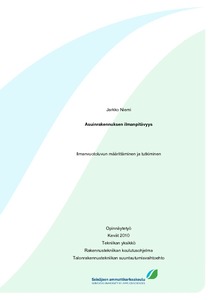

Asuinrakennuksen ilmanpitävyys : Ilmanvuotoluvun määrittäminen ja tutkiminen

Abstract

Asuinrakennuksen ilmanpitävyydellä tarkoitetaan rakennuksen vaipan tiiveyttä eli kykyä estää ilmavirtausten pääsy rakenteen läpi. Vaipan ilmanpitävyyttä kuvaa ilmanvuotoluku n50. Ilmanpitävyysluku kertoo, kuinka monta kertaa talon ilmamäärä vaihtuu tunnissa [1/h]. Ilmanpitävyyden raja-arvona pidetään 4,0 1/h:aa ja todella hyvänä arvona voidaan pitää alle 1,0 1/h:aa. Pienemmällä ilmanvuotoluvun arvolla saavutetaan parempi energiatehokkuusluku rakennuksessa. Lisäksi lukua voidaan käyttää rakennuksen kompensaatiolaskelmissa. Rakennuksen ilmanpitävyyttä voidaan tutkia niin sanotulla painekokeella.

Tutkimuksen teettäjä, kankaanpääläinen Hietakulma Oy, halusi tutkituttaa rakennettuja valmistalojaan ja saada tällä tavoin tärkeää tietoa rakenteidensa laadusta ja talopakettien ilmapitävyydestä. Tarkoituksena oli myös saada laskettua talopakettien ilmanvuotoluvun suunnitteluarvoa pienemmäksi. Rakennustietokortista 80-10974 löytyvän ilmoitusmenettelyn avulla talopakettien suunnitteluarvoa saatiin laskettua 4,0 1/h:stä 1,8 1/h:aan.

Ilmanvuotoluvun mittaukset suoritettiin Whöler Blower Check BC 21 -painekoelaitteella. Mittauksien yhteydessä suoritettiin lämpökuvaus Fluke TiR 1 -lämpökameralla, jonka avulla pyrittiin paikantamaan vuotokohtia rakennuksen vaipasta.

The air-tightness in a building means how leak proof the shell of the house is. In other words, it means how well the shell of the house keeps out air flows from the inside. The air-tightness is presented by n50 numerical value. It tells you how many times the indoor air changes inside a house per hour. The specified limit in n50 is 4,0 1/h, and 1,0 1/h is a very good value. With a smaller n50 numerical value you can achieve a better energy efficiency in the building or you can use the n50 value in the compensation calculations.

The research was ordered by Hietakulma Ltd. from city of Kankaanpää. The goal of the research was to inspect Hietakulma's ready-to-assemble houses and get useful information about the quality of structures and how air-tight the houses are. We also tried to get a smaller planning value to the houses. To get a smaller planning value, we used a declaration method, which is presented in RT 80-10974. In the end of the research, we cut the planned value to 1,8 1/h from 4,0 1/h.

The air-tightness measurement was done with Wöhler BC 21 Blower Check. Between the air-tightness measurements we did thermal scans to locate natural ventilations from the shells of the houses with a Fluke Tir 1 thermographic camera.
