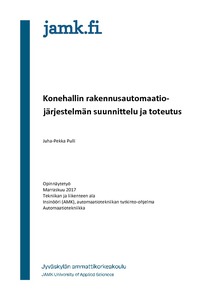

Konehallin rakennusautomaatiojärjestelmän suunnittelu ja toteutus

Abstract

Opinnäytetyö tehtiin Caverion Suomi Oy:n automaatioratkaisuiden yksikköön. Työn tarkoituksena oli suunnitella ja toteuttaa rakennusautomaatiojärjestelmä Saarijärven Tarvaalaan rakennettavaan uuteen konehalliin. Työ piti sisällään kaukolämmönvaihdinpaketin, jossa on kolme lämmityspiiriä, lämminkäyttövesi, lattialämmitys ja ilmastointikoneiden patterin lämmitys. Kohteessa on myös kaksi ilmastointikonetta ja lisäksi erillispisteitä valaistuksen, ovien sähkölukkojen ja kynnyssulatuksen ohjaukseen ja hälytyksiin. Työ oli projekti, joka toteutettiin alusta loppuun. Projekti lähti liikkeelle järjestelmän suunnittelusta ja asennuksesta ja eteni aina lopulta käyttöönottoon ja toimintakokeisiin saakka. Työ aloitettiin maaliskuussa 2017 ja se valmistui saman vuoden toukokuun loppupuolella aikataulun mukaisesti. Konehalliin tehty automaatiojärjestelmä on tarkoitus liittää lopulta alueen keskusvalvomoon, missä sijaitsevat jo ennestään asiakkaan kiinteistöllä olevien muidenkin rakennusten järjestelmät. Päätavoitteena oli saada aikaan hyvä ja toimiva rakennusautomaatiojärjestelmä, asiakkaan tarpeiden ja toiveiden mukaisesti. Tavoitteisiin päästiin, sillä järjestelmän toimivuus testattiin ja todettiin automaatiovalvojien pitämässä toimintakokeessa. Järjestelmä toimi vaatimusten mukaisesti, pieniä hälytysviiveiden muutoksia täytyi kuitenkin tehdä. Järjestelmä on ollut käytössä keväästä asti ja liitetty keskusvalvomoon. Asiakas on ollut tyytyväinen lopputulokseen, sillä se on toiminut moitteettomasti.

The thesis was assigned by the automation solutions unit of Caverion Suomi Oy’s. The purpose of the thesis was to design and implement a building automation system for the new machine hall in Tarvaala in Saarijärvi. The work included a district heat exchanger package with three heating circuits, hot water, floor heating and air conditioning radiator heating. The target also contains two air conditioning units and additional points for controlling lighting, door locks, threshold thawing and different kind of alarms. The implementation of the thesis was a project, which was completed from start to finish. The project started with the system design and installation and eventually moved to the startup and operational trials. The work was started in March 2017 and was finished by the end of May of the same year in accordance with the timetable. The automation system for this building was to be connected to the central control room of the area where the customer’s other system were already located. The main aim was to provide a good and functional building automation system in accordance with the customer’s needs and wishes. The goals were reached as the functionality of the system was tested and found operational by the automation managers. The system worked according to the requirements; however, small changes in the alarm delays had to be made. The system has been in use since spring and connected to the central control unit. The customers has been satisfied with the result, as the system has worked well.
