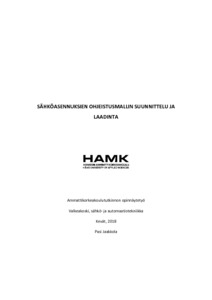

Sähköasennuksien ohjeistusmallin suunnittelu ja laadinta

Abstract

Metso Mineralsilla kehitetään koko ajan tela-alustaisia liikuteltavia murskausyksiköitä, joten ohjeistuksien pitäminen ajan tasalla on haasteellista ja aikaa vievää työtä. Metsolla ollaan ottamassa käyttöön kaapeleiden 3D-mallinnus, jolloin sähkötöiden ohjeistuksen laadinta muuttuu hieman.

Työohjeiden pitää olla riittävän selkeitä ja lyhyitä, jotta niitä myös käytettään. Aina ei välttämättä ole kokeneempaa asentajaa, joka kertoisi miten työvaihe tehdään. Tällöin työohjeita tarvitaan.

Opinnäytetyössä luotiin ohjeita sähköasennuksiin komponentti- ja laitetasolla sekä kaapelivedon näkökulmasta. Tämän opinnäytetyön ohjeistus tulee toimimaan referenssinä, kun laitekohtaisia 3D-mallinnuksia kaapelointiin laaditaan.

Työohjeet suunniteltiin vaihe- ja laitekohtaisesti, jolloin ohjeet saatiin ladattua tuotannon valmistuksenohjausjärjestelmään oikean konemallin ja työvaiheen kohdalle.

At Metso Minerals, mobile crushers are being constantly developed, so keeping the instructions is both laborious and time consuming. There may be multiple machine specific updates per year. Metso is starting to route electric cables as 3D-models, so this will somewhat change the model of the instructions.

The instructions need to be self-explanatory and short enough for people to read them. There is not always an experienced co-worker nearby, or the work is done for the first time, so these are instances where people need instructions.

This thesis project focused on creating instructions for electrifications from the point of view of cable routing and component electrification. When cable routings are modelled in 3D, these instructions will provide a reference here.

The instructions were planned as phase- and machine specific, so that the instructions could be uploaded into the manufacturing control system according to a specific machine and phase.
