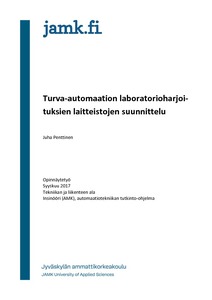

Turva-automaation laboratorioharjoituksien laitteistojen suunnittelu
Penttinen, Juha (2018)
Penttinen, Juha
Jyväskylän ammattikorkeakoulu
2018
All rights reserved
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-201802152489
https://urn.fi/URN:NBN:fi:amk-201802152489
Tiivistelmä
Työhön liittyviä riskejä ja vahinkoja pyritään koko ajan vähentämään ja tämä näkyy myös insinööritoimistojen työtilauksissa asiakkaiden vaatiessa turvallisia tuotteita. ”Automaatio luo huomisen työpaikat” -kampanjan yhteydessä Jyväskylän ammattikorkeakoulu lisäsi turva-automaatiokoulutustaan. ABB lahjoitti turvalaitteita Jyväskylän ammattikorkeakoulun opetuksen kehittämiseen.
Tehtävänä oli suunnitella ja rakentaa laitteistot turvareleen sekä taajuusmuuttajan turvakäytön laboratorioharjoituksille. Opinnäytetyössä tutkittiin koneturvallisuuteen liittyviä standardeja ISO SFS EN 13489-1 ja SFS-EN ISO 62061 sekä aiheeseen liittyvää kirjallisuutta. Työssä laadittiin sähköiset ja mekaaniset suunnitelmat CAD -ohjelmistoilla. Suunnitelmien pohjalta suoritettiin käytännön osuus, eli rakennettiin opetustarkoitukseen laitteistot. Laitteistot testattiin Jyväskylän ammattikorkeakoulun laboratoriotiloissa kytkemällä sähköt ja testaamalla laitteistojen komponenttien toiminta ja kytkennät.
Turvarelelaitteisto viritettiin käyttöön 0-1-start-kytkimellä ja tilan palautus toimi oikein. Kun hätäseiskytkintä painettiin tai kanava kytkimen ja turvareleen välillä katkaistiin, niin turvarele esti lampun palamisen. Taajuusmuuttajan ohjaaminen toimi sekä paikallisesti paneelista että ulkoisesti potentiometrin avulla. Taajuusmuuttajan turvatoimintomoduuli tunnisti turvalaitteet ja reagoi niiden tilan muutoksiin oikein.
Tuloksena työssä saatiin kaksi toimivaa laitteistoa, joiden ympärille voidaan suunnitella laboratorioharjoituksia. Tulevaisuudessa laitteistoja käyttävät harjoittelijat pääsevät harjoittelemaan kytkemistä, todentamista ja taajuusmuuttajien turvallisuusohjelmointia Jyväskylän ammattikorkeakoulun tiloissa.
