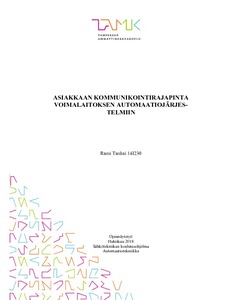

Asiakkaan kommunikointirajapinta voimalaitoksen automaatiojärjestelmiin

Abstract

Opinnäytetyön aiheena oli tutustua automaatiolaitteiden kommunikointirajapinnan eri osiin voimalaitoksissa. Tässä työssä käsitellään kommunikointirajapinnan luomista yrityksen asiakaskohteissa usein esiintyvillä laitteilla, jotka ovat ABB:n COM600-yksikkö, rajapinta PLC tai OPC-yhteys. Aiheena oli myös selvittää näiden toteutustapojen hyödyt ja haitat. Työn aikana tuli luoda käyttöönotto-opas, joka sisältää kommunikointirajapintalaitteiston käyttöönoton sekä toiminnan mahdollisissa ongelmatilanteissa. Käyttöönotto-opas menee yrityksen käyttöön ja jää opinnäytetyön arvioinnin ulkopuolelle.

Kommunikointirajapinnan eri toteutustapoja suunniteltiin yrityksen asiakaskohteeseen. Kohteessa päädyttiin käyttämään COM600-yksikköä ja sen SAB600-konfigurointiohjelmaa. COM600-yksikkö sijoitettiin osaksi voimalaitoksen kommunikointijärjestelmää. COM600-yksikköä käytettiin ABB:n REG615-suojareleiden signaalien välittämiseen automaatiojärjestelmään. Signaalien kommunikointiprotokolla muunnettiin COM600-yksikössä. Työn aikana kerätystä materiaalista koottiin lopuksi käyttöönotto-opas kommunikointirajapinnan luomiseen. Tähän käyttöönotto-oppaaseen on viitattu työn aikana, mutta sitä ei ole liitetty kokonaisuudessaan salassapitovelvoitteen takia.

Lopputuloksena saatiin selville kommunikointirajapinnan eri toteutustapojen erot ja käyttötarkoitukset. Tämän lisäksi saatiin käytännön kokemusta COM600-yksikön toiminnasta osana voimalaitoksen automaatiojärjestelmää. REG615-suojareleiden signaaleita luettiin ja siirrettiin valvomotietokoneelle COM600-yksikön kautta onnistuneesti. Automaation kommunikointirajapinnan laitteet ovat tulleet työn aikana kirjoittajalle tutuksi ja valmiudet älykkäiden automaatiolaitteiden käyttöönottoon ovat kehittynyt huomattavasti. Käyttöönotto-oppaasta saatiin kattava opas, josta on apua yritykselle sen tulevissa asiakasprojekteissa.

The purpose of this Thesis was to research the communication interface of automation devices used within power plants. One of the main subjects of this thesis was different devices used at the company’s projects. These devices are ABB’s COM600-unit, a programmable logic or an OPC Server/Client -software. One of the objectives of this Thesis was to research the benefits and liabilities of these devices. The second objective was to create a guide on how to configure the communication interface with these devices. This configuration guide includes the basic steps on dealing with common problems. The configuration guide is made for company use and is not included in the Thesis.

During the making of this Thesis, several different communication interface solutions were considered for a customer’s power plant project. In the end COM600-unit and its configuration software, the SAB600 were selected. The COM600-unit was used to transmit and convert signals from REG615 protection relays to the power plants SCADA system.

The material collected from these assignments was used as a basis for the configuration guide. The configuration guide itself is company property and is only used as source material. The final document includes the main differences of all the used communication interface solutions. The COM600-unit was successfully incorporated into a power plants automation system and the signals from REG615 relays could be read from the power plants SCADA system.

The author's ability to deal with intelligent automation devices has increased enormously. The resulting configuration guide has extensive insight into devices used in communication interfaces and is a great tool in future projects.
