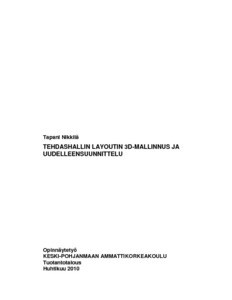

Tehdashallin layoutin 3D-mallinnus ja uudelleensuunnittelu

Abstract

Tämä opinnäytetyö tehtiin Maaselän kone Oy:n toimeksiannosta.

Työn tarkoituksena oli Maaselän koneen Haapajärvellä sijaitsevan tehdashallin 3D- mallinnus sekä uuden layoutin suunnitteleminen. Tehtävänä oli saada aikaan mah-dollisimman selkeä pohjapiirros, josta näkee mitä halli sisältää. Layoutin suunnittelun päätavoitteena oli luoda layout malli joka vähentää turhaa liikkumista sekä selkeyttää tilojen käyttöä.

Mallinnus päätettiin suorittaa Leican skannaus ohjelmalla. Tämän jälkeen saatu tieto siirrettiin AutoCad suunnitteluohjelmaan uuden layoutin suunnittelua varten. AutoCa-diin siirron jälkeen tutkittiin ja suunniteltiin uusia layout-malleja yhteistyössä Maase-län koneen Harri Visurin kanssa sekä valittiin yrityksen tarpeisiin sopivin layoutmalli.

Malleista löydettiin hyvä layoutvaihtoehto, joka tullaan toteuttamaan Maaselän ko-neella tulevaisuudessa, mahdollisesti seuraavana kesänä. Annetut tavoitteet täytet-tiin kohtuullisen hyvin, joten lopputulos oli onnistunut ja palvelee yritystä.

This thesis was commissioned by Maaselän kone ltd.

The purpose of the thesis was to make a 3D-modeling of Maaselän kone’s mill hall located in Haapajärvi and to plan a new layout. The task was to build up as a clear layout picture as possible, where you can see what is in the hall. The main purpose of the layout planning was to build up a layout model which reduces useless move-ments and clarifies the use of space.

The modeling was decided to be made with Leica scanning program. After that, the information obtained from scanning was transported to AutoCad modeling program for the planning of the new layout. Investigating and planning of the new layout and deciding the best layout model for the needs of Maaselän kone was made after the transporting in co-operation with Harri Visuri from Maaselän kone ltd.

A good alternative of the new layout was found from the models, which is going to be in Maaselän kone in future, maybe next summer. The target’s given were reached quite well, so the result was successful and will serve the company well.
