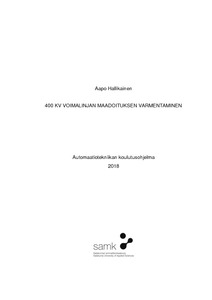

400 KV VOIMALINJAN MAADOITUKSEN VARMENTAMINEN

Abstract

Suurjännitevoimalinjan maadoitus on suunniteltava ja toteutettava erityisen kattavasti ja huolellisesti. Voimalinjalla mahdollisesti tapahtuva vikatilanne ei saa aiheuttaa vaaraa ihmisille tai omaisuudelle. Työn tärkeimpänä viitoittajana toimi suurjänniteasennuksia koskeva standardi SFS 6001, jonka pohjalta aihetta pääasiassa tarkastellaan. Standardissa esitettyjä ohjeita ja vaatimuksia sovelletaan työssä käytännön toteutustapoihin. Suurjänniteverkon vikatilannetta simuloidaan nimellisjännitettä alemmalla jännitteellä ja tarkastellaan tästä aiheutuvia potentiaalierojen muutoksia. Oleellisena osana on myös kantaverkon aiheuttamien häiriöjännitteiden erottaminen saaduista mittaustuloksista. Kaikkia mittaustuloksia tarkastellaan vastaaman 400 kilovoltin maasulkutilannetta, todellisella oikosulkuvirralla. Työssä käsitellään aihetta erityisesti toteutettavana projektina ja muodostetaan tietopaketti työn tilaajalle kyseisen tyyppisten mittausprojektien läpiviemistä varten. Sähköturvallisuus on merkittävässä roolissa suurjännitteitä sisältävissä projekteissa, niin myös tässä työssä. Tutkittavana kohteena esimerkkiprojektissa on voimalaitokselta lähtevä voimajohdon osa, jonka vaatimustenmukaisuus on varmistettava ennen käyttöönottoa. Mittausten kautta tutkitaan maasulun aiheuttamia maadoitus- ja kosketusjännitteitä sekä alueelle muodostuvia potentiaalieroja. Lopuksi käydään läpi esimerkkivoimalinjaa koskevat mittaustulokset ja todetaan vaatimustenmukaisuus. Tutkittavaa esimerkkikohdetta ei yksilöidä työssä salassapidollisista syistä.

The earthing of 400 kilovolt high-voltage power line has to be designed and built in really comprehensive way. The practicable earth fault must not cause any risk for the safety of person or property. That is why the earthing systems has to be checked in carefull way before real operation. The most inportant source of information was high voltage installation standard SFS 6001. That is the base for the whole ensurance project. The instuctions and requirements of the standard are applied in practical implementation. The high-voltage fault situation was simulated in a lower voltage level. The many kind of potential differences were measured in the same time in the field. The essential part of the measurement was also the elimination of interference voltages from the results which are effected by the national electrical transport system. All the mea-surement results were calculed to match with the real 400 kilovolt short circuit current. The main point in the work was the measurement project, not the earthing system in theorical way. The work is an information package for orderer to be used in same kind of projects. Working safety have a big role in high-voltage projects, also in this case. In this work, the example project was ensuring of the earthing in power plant’s 400 kilovolt grid feeding powerline part. The conformity of requirements has to be ensured before operation. Touch- and earthing voltages were measured in the field while simulated earth fault was ongoing. Also the potential differences were checked in the area. In the end of the work the measurement results are reviewed and compared to the requirements of the standard. The measured example case is not individualised because of confidential reasons.
