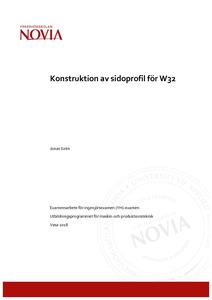

Konstruktion av sidoprofil för W32

Abstract

Det här examensarbetet är utfört på uppdrag av Wärtsilä Oy. Examensarbetet gjordes åt Product design team W32 på Wärtsiläs fabrik i Vasa. Uppgiften gick ut på att konstruera och undersöka om det fanns tillverkningsmetoder och material som kunde ersätta en aluminiumprofil som tillverkas genom extrudering som finns på Wärtsiläs W32/W34 motor. I uppgiften ingick att undersöka och planera nya designkoncept och sedan välja ett som kunde ersätta dagens konstruktion. Målet var att hitta ett färdigt designkoncept av ett annat material som kunde ersätta den extruderade aluminiumprofilen och om möjligt också ett mer kostnadseffektivt sätt. Vid utvecklingen och av konstruktionen involverades studier i produktutvecklingsprocessen, gjutteknik, lasersvetsteknik, extrudering av aluminium samt modellering I CAD-programmet Siemens NX 9. Resultatet av detta examensarbete blev en ny konstruktion i ett annat material enligt de krav som bestämdes på förhand.

Tämä opinnäytetyö on tehty Wärtsilälle. Työ on tehty Product design W32/w34-osastolle Vaasan Wärtsilässä. Tavoitteena oli erilaisten tuotantotekniikan ja materiaalien tutkimien ja tehdä uusi muotoilukonsepti Wärtsilän 32-moottorin alumiiniprofiileihin. Tarkoituksena oli tehdä uusia muotoilukonsepteja ja sitten valita yksi konsepti, joka voi korvata nykyisen rakenne. Uusi rakenne piti olla valmistettu toisesta materiaalista ja toisella valmistusmenetelmällä ja jos mahdollista, olla halvempi kuin nykyinen puristettu alumiiniprofiili. Työ sisältää tuotekehittelyä, valutekniikkaa, alumiinipuristetekniikkaa ja 3D-mallinusta käyttäen Siemens NX 9:ää. Tuloksena on uusi muotoilukonsepti, joka on tehty toisesta materiaalista ja toisella valmistusmenetelmällä.

This bachelor’s thesis was made for Wartsila Oy. The thesis has been done to Product design team W32/W34 at Wartsila Vaasa. The goal of this bachelor’s thesis was to examine different production methods and materials and make a new design concept for an extruded profile made of aluminum at the Wartsila 32 engine. The purpose of the thesis was to plan new design concepts and choose one that could replace the current design. The aim was to get one design concept made of another material and with another production method that could replace the current extruded aluminum profile and if possible, the chosen one should be less expensive. The process of making the design involves studies of studies in process of making a design, casting techniques, laser welding techniques, the aluminum extrusion process and the modelling in Siemens NX9. The result of the bachelor’s thesis was a new design made of another material than aluminum and with another production method.
