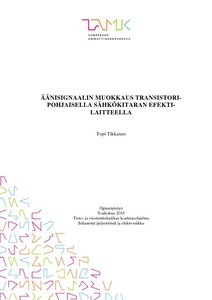

Äänisignaalin muokkaus transistoripohjaisella sähkökitaran efektilaitteella
Tikkanen, Topi (2018)
Tikkanen, Topi
Tampereen ammattikorkeakoulu
2018
All rights reserved
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-201805188856
https://urn.fi/URN:NBN:fi:amk-201805188856
Tiivistelmä
Työn tarkoituksena oli tutkia äänisignaalien käyttäytymistä ja muokkausta vahvistinkytkennällä, tarkastella transistorien roolia sen toiminnassa sekä rakentaa efektilaite sähkökitaraa varten.
Efektilaite rakennettiin 60-luvulta tunnetun laitteen kytkentäkaavion pohjalta. Laite valittiin sen alkuperäisyyden sekä yksinkertaisuuden takia. Kyseistä laitetta ei myöskään ole valmistettu kymmeniin vuosiin, ja pienimuotoisen kulttimaineensa vuoksi hinnat vanhoissa yksilöissä ovat korkealla. Näiden tosiasioiden varjolla laitteen rakentaminen itse kuulosti hyvältä ja erittäin toteutettavalta ajatukselta. Kyseisestä laitteesta löytyy myös edellä mainittujen seikkojen vuoksi suuresti dokumentaatiota. Matkalla tavoitteeseen sai oivan mahdollisuuden tutustua yleisellä tasolla sähkökitarasta saataviin signaaleihin sekä tutkia erilaisten elektroniikan komponenttien vaikutuksia äänisignaalien aaltomuotoihin.
Kytkennän toimintaa simuloitiin LTspice IV -piirianalyysiohjelmalla ja analysoitiin TAMK:n tieto- ja viestintätekniikan laboratorion mittalaitteilla. Laitteen toimintaa käyttötarkoituksessaan testattiin myös kotona kitaran ja vahvistimen kera.
Työn ensisijaiseksi tavoitteeksi asetettiin efektilaitteen rakentaminen valmiin kytkentäkaavion perusteella. Itse kytkennän lisäksi kaikki muu, kuten kotelointi ja käytännön ratkaisut, oli toki suunniteltava itse. Tavoite saavutettiin aikataulun puitteissa, ja lopullisen laitteen toiminta oli tarkoituksenmukaista.
Efektilaite rakennettiin 60-luvulta tunnetun laitteen kytkentäkaavion pohjalta. Laite valittiin sen alkuperäisyyden sekä yksinkertaisuuden takia. Kyseistä laitetta ei myöskään ole valmistettu kymmeniin vuosiin, ja pienimuotoisen kulttimaineensa vuoksi hinnat vanhoissa yksilöissä ovat korkealla. Näiden tosiasioiden varjolla laitteen rakentaminen itse kuulosti hyvältä ja erittäin toteutettavalta ajatukselta. Kyseisestä laitteesta löytyy myös edellä mainittujen seikkojen vuoksi suuresti dokumentaatiota. Matkalla tavoitteeseen sai oivan mahdollisuuden tutustua yleisellä tasolla sähkökitarasta saataviin signaaleihin sekä tutkia erilaisten elektroniikan komponenttien vaikutuksia äänisignaalien aaltomuotoihin.
Kytkennän toimintaa simuloitiin LTspice IV -piirianalyysiohjelmalla ja analysoitiin TAMK:n tieto- ja viestintätekniikan laboratorion mittalaitteilla. Laitteen toimintaa käyttötarkoituksessaan testattiin myös kotona kitaran ja vahvistimen kera.
Työn ensisijaiseksi tavoitteeksi asetettiin efektilaitteen rakentaminen valmiin kytkentäkaavion perusteella. Itse kytkennän lisäksi kaikki muu, kuten kotelointi ja käytännön ratkaisut, oli toki suunniteltava itse. Tavoite saavutettiin aikataulun puitteissa, ja lopullisen laitteen toiminta oli tarkoituksenmukaista.
