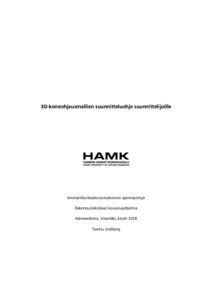

3D-Koneohjausmallien suunnitteluohje suunnittelijoille

Abstract

Opinnäytetyö tehtiin PT Pohjanteko Oy:n toimeksiannosta. Lopputyön aiheena oli tehostaa 3D-koneohjauksen käyttöä alihankkijoilla. Koneohjauksen epätäydellinen käyttö johtuu pääosin siitä, että emme ole aikaisemmin ohjeistaneet suunnittelijoita, miten haluamme kuvat ja mallit. Suunnitelmat sisältävät tällä hetkellä informaatiota, jota ei työmaalla tarvita ja aiheuttaa sekaannuksia ja koneohjauslaitteiden epätäydellisen käytön.

Lopputyö koostuu osioista, joissa käydään läpi mitä on koneohjaus, mittalaitteet ja mallintaminen, jonka jälkeen on ohjeet siitä millaisia suunnitelmia ja 3D-malleja halutaan. Lopputyön neuvojen avulla suunnittelu ja suunnitelmien korjaus halutaan poistaa työmaaoloista, joka aiheuttaa ylimääräistä ajankulua työmaanohjauksessa.

Lopputyön neuvojen avulla ja niitä edelleen kehittämällä voidaan suunnitelmia ja 3D-malleja käyttää suoraan työmaalla ilman erillistä korjausta työmaanohjauksessa.

This thesis was made for PT PohjanTeko Oy. Topic for the thesis was to improve use of the 3D-machine control systems that is used by most of the sub-contractors. Inefficient of the system coms from the lack of guidance to the designer show they present drawings and models. Drawings include information what is not needed in the construction site and this causes inefficient use of the guidance system.

The thesis consists of parts where 3D-machine control system is explained and what kind of drawings and models are wanted. With the advices from the thesis, designing process and adjustment of drawings is taken out from the construction site what caused a lot of time use from the construction management.

By using advices from this thesis and further developing the topic the 2D drawings and 3D-models can be used as is in the construction site without further adjustment from construction supervisors.
