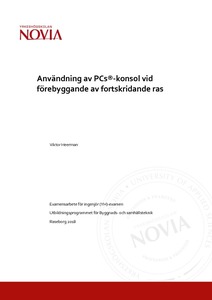

Användning av PCs®-konsol vid förebyggande av fortskridande ras

Abstract

Detta examensarbete är gjort med samarbetsparterna Ramboll Finland och Peikko. En stor del av arbete går ut på att öppna upp vad fortskridande ras betyder samt hurudana metoder som används för att kunna förebygga det. Fortskridande ras betyder att en del eller hela byggnaden börjar rasa. Examensarbetet behandlar även normer och bestämmelser i Finland och Sverige vad gäller fortskridande ras och pelar-balk anslutningen. I arbetet finns det b.la. en jämförelse mellan Finlands och Sveriges bestämmelser vad gäller fortskridande ras. Peikkos PCs® -konsol är också en viktig del av detta examensarbete. PCs®-konsolen är gjord av stål, som kan bl.a. monteras på pelare eller väggar. Jag ger b.la. några typlösningar på den, som fungerar i de länder som har undersökts. Några typlösningar har extra armeringsstänger insatta. I en annan lösning har jag ändrat på PCs®- konsolens utformning för att kunna förbättra den. PCs®- konsolen fungerar med DELTABEAM® samt även med andra stål/ betong balkar. Detta arbete fokuserar dock enbart på DELTABEAM®. Då en del av arbetet handlar om samverkansbalkar, har jag valt att skriva ett kort stycke om samverkanskonstruktioner, så läsaren kan bilda sig en uppfattning om detta område. Finlands byggbestämmelsesamling, Eurokoder och Sveriges motsvarigheter samt diskussion med erfarna ingenjörer, är redskap som detta arbete är gjort med.

Tämä opinnäytetyö on tehty yhteistyössä Ramboll Finlandin ja Peikon kanssa. Iso osa työstä käsittelee mitä jatkuva sortuma tarkoittaa ja minkälaiset menetelmät ovat olemassa sen ehkäisemiseksi. Jatkuvaa sortumaa tarkoittaa sitä että osa tai koko rakennus alkaa sortua. Opinnäytetyö käsittää myös normeja ja määräyksiä jatkuvasta sortumasta ja pilari-palkki liitoksesta Suomessa ja Ruotsissa. Työssä on lisäksi vertailtu Suomen ja Ruotsin määräyksiä jatkuvasta sortumasta. Peikon PCs®-konsolilla on myös tärkeä osa tässä opinnäytetyössä. PCs®-konsoli on tehty teräksestä, ja sitä voidaan asentaa pilariin tai seiniin. Annan muun muassa pari tyyppiratkaisua jotka toimivat tutkituissa maissa. Muutamissa tyyppiratkaisuissa on lisätty ylimääräiset lisäteräkset. Toisessa ratkaisussa olen muuttanut PCs®-konsolin muotoilua jotta sitä voisi parantaa. PCs®-konsoli toimii myös DELTABEAM® kanssa ja myös muiden teräs/betoni palkkien kanssa. Tämä opinnäytetyö keskittyy ainoastaan palkin pilariliitokseen. Kun osa tätä työtä käsittelee liittopalkkia olen kirjoittanut lyhyen osan siitä. Näin olleen lukija saa käsityksen myös tästä alasta. Suomen rakentamismääräyskokoelma, Eurokoodit ja Ruotsin vastineet sekä keskustelu kokeneiden insinöörien kanssa ovat lähteet, joiden avulla tämä opinnäytetyö on tehty.

This thesis is written in cooperation with two partners, Ramboll Finland and Peikko. A big part of this thesis is about what progressive collapse means and what kind of methods are used to prevent it. Progressive collapse means that a part of, or the hole building starts to collapse. The thesis also involves standards and regulations in Finland and Sweden about progressive collapse and column- beam connections. In this Thesis there is also a comparison between Finland’s and Sweden’s regulations about progressive collapse. Peikko PCs®-corbel is very important in this thesis. PCs®-corbel is made from steel, and can be for example installed on columns or walls. I am giving some type solutions, that work in the countries that have been examined. Some type solutions have got extra reinforcement bars, and in another solution, I have changed the shape of the corbel to improve its ability. The PCs®-corbel works both with DELTABEAM® and other steel/ concrete beams. In this Thesis I have chosen to focus on only DELTABEAM®. When a portion of this thesis is about composite beams, I have chosen to write a short section about composite structures so that the reader could have an idea of that sector too. The National Building Code of Finland, Eurocodes and the Swedish equivalents as well as discussions with experienced engineers are the tools that have been used in this thesis.
