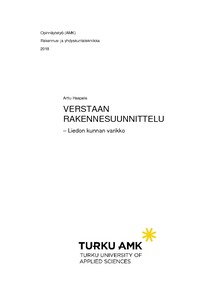

Verstaan rakennesuunnittelu : Liedon kunnan varikko

Abstract

Opinnäytetyön tavoitteena oli laatia verstasrakennukselle rakennesuunnitelmat. Rakennus rakennetaan Liedon kunnan varikolle. Rakennesuunnitelmat tehtiin aiemmin tehtyjen rakennussuunnitelmien perusteella. Rakennukseen tulee varastotiloja, tulityötilat ja maalaustilat. Rakennus on harjakattoinen ja yksikerroksinen, ja sen pinta-ala on noin 400 m2. Rakennus toteutetaan puurunkoisena ja perustetaan maanvaraisena.

Rakennesuunnittelu aloitetaan keräämällä lähtötietoja, joiden perusteella rakennus suunnitellaan. Tämän jälkeen määritetään muuttuvat kuormat, rakenteiden omat painot ja hyötykuormat. Näiden tietojen perusteella rakenteet voidaan mitoittaa. Rakennesuunnitteluun kuuluu perustusten ja alapohjalaatan suunnittelu, puurungon mitoitus ja jäykistys sekä kattorakenteen jäykistys. Rakenteet mitoitettiin käyttämällä Mathcad-laskentaohjelmaa ja Finnwood-puurakenteiden mitoitusohjelmaa. Piirustukset tehtiin käyttämällä AutoCAD-suunnitteluohjelmaa.

Työn tuloksena saatiin rakenteiden mitoitukseen tarvittavat laskelmat, joiden perusteella tuotettiin rakennesuunnitelmat. Rakennesuunnitelmien avulla hanke pystytään rakentamaan.

The aim of this thesis was to prepare structural plans for a workshop. The building will be built to the municipality of Lieto. Structural plans were based on previously made construction plans. The building will include storage facilities, work space and painting facilities. The building has ridge roof, it is one storeyed and covers an area of approximately 400 m2. The building is wooden framed and it is founded with slab on grade.

Structural planning was started by collecting the starting information on the basis of which the building is planned. Then the variable loads, weight of the structures and the payloads were determined. Based on this information, the structures could be dimensioned. Structural design includes designing foundations and a slab on grade, dimensioning and stiffening of the wooden frame, and stiffening of the roof structure. Structures were dimensioned using the Mathcad calculation program and the Finnwood -wood design program. Drawings were made using AutoCAD -design software.

As a result of the work, the calculations required for the design of the structures were obtained, on the basis of which the structural plans were produced. With the help of the structural plans, the project can be conducted.
