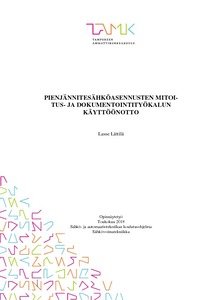

Pienjännitesähköasennusten mitoitus- ja dokumentointityökalun käyttöönotto

Abstract

Tämän opinnäytetyön tavoitteena on tehdä pohjatyö uuden mitoitusohjelman käyttöönottoon Neste Engineering Solutions Oy:ssä. Neste Engineering Solutions hankkii Febdok-lisenssin Suomen sähköyksikön käytettäväksi vuoden 2018 aikana. Ohjelmaa aiotaan käyttää yksittäisissä tai lukumäärältään vähäisissä mitoituskohteissa.

Febdok on pienjännitesähköasennusten mitoitukseen ja dokumentointiin suunniteltu ohjelma, joka tarkistaa sähköasennusten standardinmukaisuuden pienjännitesähköasennusstandardin SFS 6000:n mukaan.

Työssä selvitettiin, millä mitoitusperusteilla Febdok mallintaa laskelmia ja palveleeko Febdok-ohjelman loppudokumentaatio Nesteen tekemiä projekteja. Lisäksi verrattiin Febdok-ohjelmaa yrityksen omaan Excel-taulukkolaskentaohjelmaan ja selvitettiin yksinkertaisin vaihtoehto tuottaa standardien mukainen loppudokumentaatio sähkösuunnitelmien rinnalle.

Lopputuloksena luotiin Nesteelle sisäinen ohjeistus Febdok-ohjelmasta esimerkkilaskelmien kera ja tehtiin PowerPoint-esitys koulutusmateriaaliksi. Yksi esimerkkilaskelmista esitetään perusteellisesti opinnäytetyössä ja muu materiaali pidetään luottamuksellisena. Lisäksi Febdok-ohjelman loppudokumentaation ei katsottu sopivan Neste Engineering Solutionsin projektikäyttöön ja täten luotiin omat dokumentaatiopohjat, joita voidaan käyttää laskentatavoista riippumatta.

The overall goal of The Bachelor's thesis is put to use a new dimensioning and protection software into Neste Engineering Solutions Oy. During 2018, Neste Engineering Solutions is going to acquire Febdok license for the electrical department. Febdok will be used in calculations required from the switchgear to consumers, whereas other tools are used for wider network calculations.

Febdok is a complete software for making documentation of electrical installations according to the relevant standards in each country. Febdok supports 4 different countries electrical standards. The following countries are Finland, Sweden, Norway and Great Britain. The software is marketed as a "Design Genie", which is designed to express the program's versatility.

Aim of this thesis was to determine which principles Febdok uses for its calculations and whether Febdok’s documentation fulfills Neste’s purposes. In addition the Febdok program was compared to company’s own Excel program.

As a result, internal guide was developed for using Febdok. Guide included in depth calculation examples and one of them is presented in chapter 5. Also, a short Power-Point presentation was created as a training material. All material is considered confidential, except the one calculation example which is used in this thesis. Finally, the Febdok’s documentation was found to be inadequate in the majority of the Neste's projects and thus two different calculation templates was created.
