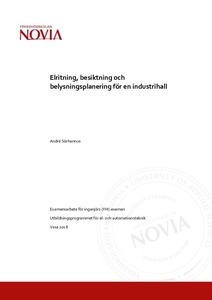

Elritning, besiktning och belysningsplanering för en industrihall

Abstract

Syftet med detta examensarbete var att färdigställa all dokumentation gällande elinstallationen för en industrihall som ägs av företaget Ab Caraway Finland Oy. Detta examensarbete är gjort åt Oy Electroteam Närpes Ab och handlar om hur man gör upp en fullständig elritning och en besiktning av en elinstallation. Det tas också upp om lönsamheten hos LED-belysning jämfört med normal lysrörsbelysning och om fördelar och nackdelar hos dessa två typer av ljuskällor. Arbetet består av en praktisk del och en teoretisk del.

Det program som har använts för att göra upp elritningarna, centralritningarna och kretsschemana är CADS Planner Electric. För belysningsberäkningarna åt både den befintliga lysrörsbelysningen och LED-belysningen användes DIALux, med hjälp av detta program kunde man analysera de två olika typerna av ljuskällor. För att senare kunna jämföra lysrörsbelysningen med LED-belysningen användes Excel för att göra upp tabeller angående detta.

Slutresultatet för detta examensarbete blev elritningar åt industrihallen, samt en fullständig besiktning över dess elinstallation. Detta kommer att användas som dokumentation för industrihallen och kan vara till stor nytta ifall ändringar eller felsökningar skall göras åt självaste elinstallationen. Belysningsberäkningarna kan vara bra att ha ifall man t.ex. vill jämföra lysrörsbelysning och LED-belysning med varandra.

Opinnäytetyön tarkoituksena oli täydentää kaikki dokumentoinnit, jotka koskevat yrityksen Ab Caraway Finland Oy:n omistaman teollisuushallin sähköasennusta. Tämä opinnäytetyö on tehty Oy Electroteam Närpes Ab:lle ja käsittelee täydellisen sähkösuunnittelun tekemistä ja sähköasennuksen katsastusta. Otetaan myös esiin LEDvalaistuksen kannattavuus verrattuna normaalien loisteputkien valaistukseen sekä näiden kahden valonlähdetyyppien edut ja haitat. Työ koostuu käytännön osuudesta ja teoreettisesta osuudesta.

CADS Planner Electricia on käytetty sähköpiirustuksien, keskuspiirustuksien ja piirikaavioiden tekemiseksi. Sekä nykyisten loisteputkien että LED-valaistuksen valaistuslaskelmat tehtiin käyttäen DIALuxia. Tämän ohjelman avulla analysoitiin kahta eri valonlähdetyyppiä. Exceliä käytettiin taulukoiden tekemiseen, jotta voidaan myöhemmin verrata loisteputkien valaistusta LED-valaistukseen.

Tämän opinnäytetyön lopputulos on valmiit teollisuushallin sähköpiirustukset, sekä teollisuushalliin tehdyn sähköasennuksen täydellinen katsastus. Nämä voidaan käyttää teollisuushallin dokumentointina ja ne voivat olla suureksi hyödyksi, jos muutoksia tai virheenetsintää tehdään hallin sähköasennukseen. Valaistuslaskelmista voidaan hyötyä, jos halutaan verrata loisteputkien valaistusta LED-valaistukseen.

The purpose of this thesis was to complete all documentation regarding the electrical installation for an industrial building, which is own by the company Ab Caraway Finland Oy. This thesis is made for Oy Electroteam Närpes Ab and are about how you make up a complete electrical drawing and inspection of an electrical installation. It also deals with the profitability of LED lighting compared to normal fluorescent lighting and the advantages and disadvantages of these two types of light sources. The work consists of a practical part and a theoretical part.

The program that has been used to make up the electrical drawings, central drawings and the circuit diagrams is CADS Planner Electric. For lighting calculations for both the existing fluorescent lighting and LED lighting, DIALux was used, with this program you could analyze the two different types of light sources. In order to later compare the fluorescent lighting with the LED lighting, Excel was used, to make tables.

The final result for this bachelor´s thesis became electrical drawings for the industrial building, as well as a complete inspection of its electrical installation. This will be used as documentation for the industrial building and may be useful if changes or troubleshooting should be made for the actual electrical installation. The lighting calculations can be good if you for example want to compare fluorescent lighting and LED lighting with each other.
