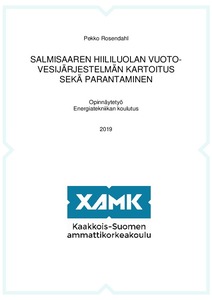

Salmisaaren vuotovesijärjestelmän kartoitus sekä parantaminen
Rosendahl, Pekko (2019)
2019
All rights reserved. This publication is copyrighted. You may download, display and print it for Your own personal use. Commercial use is prohibited.
Tiivistelmä
Maanalaisten tilojen yleiset ongelmat ovat kosteus sekä kallioperän raoista vuotava vesi. Meren läheisyydessä vuotovesi on merivettä, joka on erittäin korroosiota aiheuttava pumppujen materiaalille. Pumppujen energiatehokkuuden parantamisella voidaan tuoda rahallista säästöä yritykselle. Säästöä voidaan saada lisäksi pumppujen käyttöiän pidentämisellä sekä oikealla huollolla.
Tämän opinnäytetyön tavoitteena on Helen Oy:n maanalaisen hiililuolan vuotovesijärjestelmän kartoittaminen sekä parantaminen. Vuotovesijärjestelmän tarkoituksena on poistaa kallioperästä sekä tunnelin tiloihin vuotavia vesiä, jotka lopulta pumpataan mereen. Kartoitus sisältää järjestelmän toiminnasta laadittavan dokumentin sekä pumppujen mitoituksen tarkastelun. Parantamisen osiossa luodaan huolto-ohjeet pumppaamoille sekä ehdotetaan toimenpiteitä, joilla pumppujen käyttöikää pidennetään. Vuotovesijärjestelmän tämän hetkisiä ongelmia on pumppujen ennenaikainen hajoaminen. Työn lopuksi pohdittiin, mikäli voimalaitoksella vaihdetaan polttoaine biopolttoaineeseen sekä sen vaikutus vuotovesijärjestelmälle.
Teoriaosuudessa käsitellään korroosiota, pumppausteoriaa sekä kunnossapitomenetelmiä Helen Oy:ssä. Työssä dokumentoitiin järjestelmän toiminta sekä huolto-ohjeet laadittiin kirjallisuuden sekä asiantuntijoita haastattelemalla. Laboratorioanalyysin perusteella vuotovedet ovat pääasiassa merivettä ja kiintoaineksen seosta, joka rikkoo pumppuja. Tilaajan ehdotuksesta suunniteltiin vuotovesijärjestelmän virtausnopeuden kaksinkertaistamista, jolla vähennetään pumppujen käyntiaikoja.
Järjestelmästä laadittiin toimintakuvaus sekä huolto-ohjeet, joka luovutettiin Helen Oy:n henkilökunnalle. Pumpuista tutkittiin kuiva-asennuksen mahdollisuutta nykyisen uppoasennuksen sijasta, joka helpottaisi huoltoa. Investointien korkean hinnan takia ei suositella kuiva-asennusta. Uppoasennettaviin pumppuihin suositeltiin materiaalien vaihtoa eliniän pidentämiseksi, joka on kannattava valinta. Energiatehokkuuden näkökulmasta merkittäviä säästöä ei voida saavuttaa. Polttoaineen vaihdolla biopolttoaineeksi ei ole vaikutusta vuotovesijärjestelmän toiminnalle.
Tämän opinnäytetyön tavoitteena on Helen Oy:n maanalaisen hiililuolan vuotovesijärjestelmän kartoittaminen sekä parantaminen. Vuotovesijärjestelmän tarkoituksena on poistaa kallioperästä sekä tunnelin tiloihin vuotavia vesiä, jotka lopulta pumpataan mereen. Kartoitus sisältää järjestelmän toiminnasta laadittavan dokumentin sekä pumppujen mitoituksen tarkastelun. Parantamisen osiossa luodaan huolto-ohjeet pumppaamoille sekä ehdotetaan toimenpiteitä, joilla pumppujen käyttöikää pidennetään. Vuotovesijärjestelmän tämän hetkisiä ongelmia on pumppujen ennenaikainen hajoaminen. Työn lopuksi pohdittiin, mikäli voimalaitoksella vaihdetaan polttoaine biopolttoaineeseen sekä sen vaikutus vuotovesijärjestelmälle.
Teoriaosuudessa käsitellään korroosiota, pumppausteoriaa sekä kunnossapitomenetelmiä Helen Oy:ssä. Työssä dokumentoitiin järjestelmän toiminta sekä huolto-ohjeet laadittiin kirjallisuuden sekä asiantuntijoita haastattelemalla. Laboratorioanalyysin perusteella vuotovedet ovat pääasiassa merivettä ja kiintoaineksen seosta, joka rikkoo pumppuja. Tilaajan ehdotuksesta suunniteltiin vuotovesijärjestelmän virtausnopeuden kaksinkertaistamista, jolla vähennetään pumppujen käyntiaikoja.
Järjestelmästä laadittiin toimintakuvaus sekä huolto-ohjeet, joka luovutettiin Helen Oy:n henkilökunnalle. Pumpuista tutkittiin kuiva-asennuksen mahdollisuutta nykyisen uppoasennuksen sijasta, joka helpottaisi huoltoa. Investointien korkean hinnan takia ei suositella kuiva-asennusta. Uppoasennettaviin pumppuihin suositeltiin materiaalien vaihtoa eliniän pidentämiseksi, joka on kannattava valinta. Energiatehokkuuden näkökulmasta merkittäviä säästöä ei voida saavuttaa. Polttoaineen vaihdolla biopolttoaineeksi ei ole vaikutusta vuotovesijärjestelmän toiminnalle.
