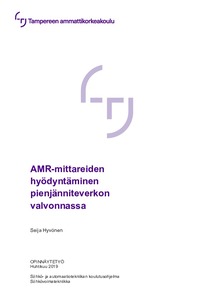

AMR-mittareiden hyödyntäminen pienjänniteverkon valvonnassa

Abstract

Opinnäytetyö on tehty toimeksiantona Tampereen Sähköverkko Oy:lle. Työssä selvitettiin, kuinka etäluettavia sähkömittareita (AMR, automaattinen mittarin luenta) voidaan hyödyntää pienjänniteverkon valvonnassa. Tampereen Sähköverkolla ei ole pienjänniteverkossa automaattista valvontaa, joten pienjänniteverkon viat tulevat usein ilmi vasta asiakkaan ilmoittaessa asiasta verkkoyhtiöön.

Opinnäytetyössä tutkittiin etäluettavien mittalaitteiden ominaisuuksia ja toimintoja, jotka mahdollistavat mittareiden hyödyntämisen pienjänniteverkon valvonnassa ja vianhoidossa. Lisäksi selvitettiin käytöntukijärjestelmä Trimble DMS:n mahdollisuuksia hyödyntää mittareilta saatavaa dataa. Sähkömittarit pystyvät tunnistamaan erilaisia pienjänniteverkossa esiintyviä vikoja, kuten nolla- ja vaiheviat. Mikäli AMR-järjestelmä on integroitu verkkoyhtiön käytöntukijärjestelmään, saadaan mittareiden lähettämät hälytykset suoraan käyttökeskuksen päivystäjän tietoon. Mittareilta käytöntukijärjestelmään saatavat hälytykset ja mittareille lähetettävät kyselyt helpottavat vikojen havaitsemista ja paikantamista, jolloin vikatilanteet saadaan korjattua nopeammin. Tämä parantaa sähköturvallisuutta ja vähentää pitkiä katkoksia loppukäyttäjillä. Aineistoa opinnäytetyöhön kerättiin kirjallisista lähteistä ja lisäksi tietoa aiheesta saatiin Elenia Oy:lle tehdyllä yritysvierailulla. Elenia Oy:llä AMR-DMS-integraatio on ollut käytössä jo pitkään.

Mittareilta on hyvä saada hälytykset käytöntukijärjestelmään nolla- ja vaihevioista, jännite-epäsymmetriasta sekä yli- ja alijännitteestä. Työssä on esitetty esimerkkitapauksia siitä, kuinka tällaiset viat voivat näkyä käytöntukijärjestelmän verkkokartalla ja kuinka mittareilta saatujen tietojen avulla voidaan määritellä mahdollinen vikapaikka. Jotta pienjänniteverkko saadaan kattavasti automaattisen valvonnan piiriin, olisi jokaisella liittymällä hyvä olla aktiivisilla hälytysominaisuuksilla varustettu sähkömittari.

This thesis was commissioned by Tampereen Sähköverkko Oy. The objective of the thesis was to research how the functionalities of the smart meters can be utilized in monitoring the low voltage (LV) network. Tampereen Sähköverkko does not have automatic monitoring in the low voltage network, and that is why faults in the low voltage network often become apparent only when a customer calls the network company.

Nowadays there are many functions in smart meters that can be utilized not only in consumption-based invoicing but also to improve low voltage network management. In this thesis, different functionalities of the smart meters were re-viewed. In addition, the ways in which the data sent by the meters could be utilized in Trimble DMS was researched. The integration of the AMR system and the distribution management system makes it possible to monitor the low voltage network. The alarms sent by the meters and the queries sent to them make it easier to detect and locate the faults. The data for this thesis was collected from written sources and by interviewing smart meter specialists at Elenia Oy.

In this thesis, examples of different situations where the AMR data can be utilized in network operation and fault management are presented. By using AMR data in low voltage distribution network monitoring the company can shorten the interruption time, reduce repair expenses and improve electrical safety.
