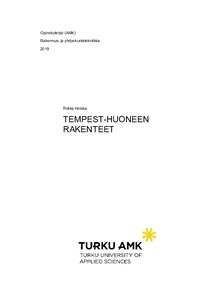

TEMPEST-huoneen rakenteet
Heiska, Riikka (2019)
2019
All rights reserved. This publication is copyrighted. You may download, display and print it for Your own personal use. Commercial use is prohibited.
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-201904255990
https://urn.fi/URN:NBN:fi:amk-201904255990
Tiivistelmä
Tämän opinnäytetyön tarkoituksena on suunnitella TEMPEST- huoneen rakenteet. TEMPEST on termi, jota käytetään toimista, joiden avulla suojaudutaan hajasäteilyn aiheuttamilta tietoturvariskeiltä. Hajasäteilyllä tarkoitetaan elektronisista laitteista lähtevää tahatonta sähkömagneettista säteilyä. TEMPEST-huoneen suojarakenteet estävät hajasäteilyn etenemisen huoneen ulkopuolelle.
Työssä on käyty läpi kansalliset tietoturvaohjeet hajasäteilyn osalta, tarkoituksena löytää vaatimukset TEMPEST-huoneelle. Työssä esitellään lyhyesti radioaaltojen käyttäytymistä, heijastumista ja vaimenemista, taajuudesta ja väliaineen sähköisistä ominaisuuksista riippuen. Lisäksi käsitellään sähkömagneettiselta säteilyltä suojautumista esittelemällä kaupallisia suojahuoneita ja muutamia tutkimuksia. Tyypillisin tapa suojaukselle on käyttää yhtenäistä johdepintaa, esimerkiksi teräslevystä rakennettua kokonaisuutta.
Lopuksi työssä kuvataan suunnitellut TEMPEST-huoneen tyyppirakenteet, niiden mitoitusperusteet ja laskelmat. Hajasäteilyn vaimennus on toteutettu teräslevyllä, jonka paksuudeksi on määritelty suuntaa antavalla laskelmalla 1 mm. Äänenvaimennuksen takia seinärakenne on kaksirankainen ja huoneessa on alas laskettu katto, jonka mitoitus on tehty Gyproc-käsikirjan mukaan. Lisäksi työssä on laskettu rakenteista tulevat lisäkuormat, koska työoletuksena huone suunniteltiin toteutettavaksi olemassa olevaan rakennukseen.
Työn toimeksiantaja on Insinööritoimisto Lauri Mehto Oy. Opinnäytetyön tuloksena on tehty toimeksiantajalle tyyppirakennekuvat ja ohjeet TEMPEST-huoneen toteutukseen. The purpose of this thesis was to design TEMPEST-room structures. A TEMPEST room is a shielded enclosure for the unwanted electromagnetic emission of electronic devices. The emission can cause an information security threat. TEMPEST is a widely used term for the emission security countermeasures.
The thesis introduces emission security in the national information security instructions. It presents radio wave propagation briefly as well as electromagnetic shielding.
Tempest room structures are described finally with the design criteria and calculations.
The thesis was commissioned by Insinööritoimisto Lauri Mehto Oy. As a result of the thesis structural and detail drawings were completed together with implementation instructions.
Työssä on käyty läpi kansalliset tietoturvaohjeet hajasäteilyn osalta, tarkoituksena löytää vaatimukset TEMPEST-huoneelle. Työssä esitellään lyhyesti radioaaltojen käyttäytymistä, heijastumista ja vaimenemista, taajuudesta ja väliaineen sähköisistä ominaisuuksista riippuen. Lisäksi käsitellään sähkömagneettiselta säteilyltä suojautumista esittelemällä kaupallisia suojahuoneita ja muutamia tutkimuksia. Tyypillisin tapa suojaukselle on käyttää yhtenäistä johdepintaa, esimerkiksi teräslevystä rakennettua kokonaisuutta.
Lopuksi työssä kuvataan suunnitellut TEMPEST-huoneen tyyppirakenteet, niiden mitoitusperusteet ja laskelmat. Hajasäteilyn vaimennus on toteutettu teräslevyllä, jonka paksuudeksi on määritelty suuntaa antavalla laskelmalla 1 mm. Äänenvaimennuksen takia seinärakenne on kaksirankainen ja huoneessa on alas laskettu katto, jonka mitoitus on tehty Gyproc-käsikirjan mukaan. Lisäksi työssä on laskettu rakenteista tulevat lisäkuormat, koska työoletuksena huone suunniteltiin toteutettavaksi olemassa olevaan rakennukseen.
Työn toimeksiantaja on Insinööritoimisto Lauri Mehto Oy. Opinnäytetyön tuloksena on tehty toimeksiantajalle tyyppirakennekuvat ja ohjeet TEMPEST-huoneen toteutukseen.
The thesis introduces emission security in the national information security instructions. It presents radio wave propagation briefly as well as electromagnetic shielding.
Tempest room structures are described finally with the design criteria and calculations.
The thesis was commissioned by Insinööritoimisto Lauri Mehto Oy. As a result of the thesis structural and detail drawings were completed together with implementation instructions.
