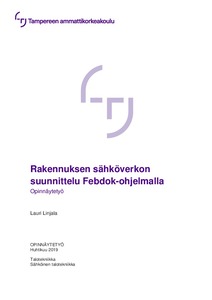

Rakennuksen sähköverkon suunnittelu Febdok-ohjelmalla

Abstract

Tämä opinnäytetyö tehtiin Rejlers Finland Oy:lle. Työn tavoitteena oli luoda kokonaisvaltainen opastus rakennuksen sähköverkon suunnittelusta Febdok-mitoitusohjelman avulla ja etsiä tavat ohjelman tehokkaaseen käyttöön. Ohjelma on tarkoitettu pienjännitesähköasennusten mitoittamiseen, tarkastamiseen ja dokumentointiin. Sen avulla voidaan helposti varmistaa, että asennukset vastaavat SFS 6000 standardin vaatimuksia.

Työn teoriaosassa käsitellään sähköasennusstandardien asettamat vaatimukset rakennuksen sähköverkon ja sen suojauksen mitoittamisesta sekä esitetään käytännön tasolla laskelmia, joilla vaatimusten mukaisuus varmistetaan.

Työn toteutusosassa käsitellään vaiheittain mitoitusohjelmalla tehtävät toimenpiteet rakennuksen sähköverkon mitoittamiseksi, ja tarkastellaan ohjelman laskentaperusteita. sekä tuodaan esiin tehokkaat käyttötavat. Febdok sisältää laajan suojalaitekirjaston, joten työssä myös perustellaan esimerkkikohteen suojalaitevalinnat, ja ohjeistetaan suojalaitekirjaston käyttöön.

Työn lopputuloksena saatiin kaksiosainen opas rakennuksen sähköverkon mitoittamisesta. Käytännöllinen, laskentaan tarvittavat lähteet kokoava teoriaosa soveltuu hyvin opiskelijoiden tai aloittelevien suunnittelijoiden tueksi sähköverkon mitoittamiseen. Toteutusosa johdattaa uuden Febdokin käyttäjän ohjelman toimintoihin ja tehokkaaseen käyttöön. Ohjelman todettiin olevan erittäin hyödyllinen sähkösuunnittelun apuväline.

This thesis was made for Rejlers Finland Ltd. The purpose of this study was to create a comprehensive guideline for planning electrical grid of a building with Febdok grid calculation software. The software has been developed for dimensioning and documenting low voltage electrical installations. With this software, the user can easily ensure that installations meet the requirements of SFS 6000 standard.

The requirements set by the standard for electrical installations are reviewed in the theoretical section of the study. The compliance of the standard must be ensured by calculations. These calculations and requirements are reviewed on a practical level in this section.

The implementation section of the study goes through all the necessary stages for dimensioning electrical grid of a building with Febdok. Attention is also paid to find out the calculation criteria of the software and to seek out the effective ways to use it.

The result of the study is a two-part guideline for dimensioning the electrical grid of a building. The practical and standard-based theory section can be a useful tool for students and novice electrical designers for planning electrical grids of buildings. The implementation section leads the Febdok-beginner to all the features and effective uses of the software. The software was found to be a very useful tool in electrical planning.
