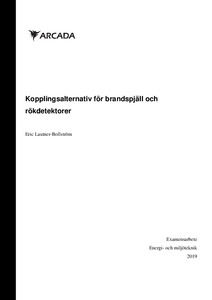

Kopplingsalternativ för brandspjäll och rökdetektorer

Abstract

I dagens läge planerar man fastigheter med mycket moderna ventilationssystem. När ett sådant ventilationssystem planeras måste man beakta brandsäkerheten. För att förhindra spridningen av brand och rök genom ventilationssystemet måste man använda sig av brandspjäll och rökdetektorer. Fördelen med att använda rökdetektorer är att redan i ett tidigt skede indikera rökgaser. Brandspjäll och rökdetektorer kan kopplas på många olika sätt antingen direkt till DUC (digital undercentral) eller via en brandövervaknings-central och sedan därifrån vidare till DUC. Fördelen med att använda sig av en brand övervakningscentral är att denna ger brandspjällen flera funktioner. Ett annat sätt att koppla brandspjäll och rökdetektorer är via ett Modbusnätverk. När man använder Modbusnätverk vid koppling av brandspjäll använder man sig av kommunikationsproto-koll Modbus RTU (Remote Terminal Unit). Modbus RTU kan konfigureras enligt EIA/TIA- 232-standarden eller EIA/ TIA -485-standarden. Platser där Modbusnätverk används mest är i BMS (Building Management Systems) och IAS (Industrial Automat-ion Systems).

Som teoridel i arbetet har man gått igenom olika typer av brandspjäll och deras brandsä-kerhet och brandteknisk klass (EI-klassificering) gällande ventilationsanordningars brandsäkerhet. Dessutom ger arbetet en överblick hur Modbus RTU fungerar och kan konfigureras.

Som resultatdel i arbetet har det gjorts en kostnadskalkyl på tre stycken kopplingsalter-nativ av brandspjäll i en fastighet. På grund av att två av de tre kopplingsalternativen av brandspjäll använder sig av en brandövervakningscentral kan längden av kabeldragning-en variera, som sedan leder till skillnader i installationskostnader.

Today, real estate is being planned with very modern ventilation systems. When such a ventilation system is planned, fire safety must be considered. To prevent fire and smoke spreading through the ventilation system, fire dampers and smoke detectors must be used. The advantage of using smoke detectors is that they indicate smoke gases at an early stage. Fire dampers and smoke detectors can be connected in many ways, either directly to the auxiliary control panel or via a fire monitoring system and from there to the auxilia-ry control panel. The advantage of using a fire monitoring system is that this gives the fire dampers more functions. Another way to connect fire dampers and smoke detectors is via a Modbus network. When using Modbus network to connect a fire damper, a communica-tion protocol Modbus RTU (Remote Terminal Unit) is used. Modbus RTU can be config-urated according to the EIA / TIA-232 standard or the EIA / TIA-485 standard. Modbus network is used in BMS (Building Management Systems) and IAS (Industrial Automa-tion Systems) systems.

As a theoretical part of the work, ventilation policies regarding the fire safety, various types of fire dampers and their fire safety and fire technology class (EI classification) have been reviewed. In addition, the work gives an overview of how Modbus RTU works and can be configurated.

As a part of the work, a cost estimate has been made of three connection alternatives of fire dampers in a property. Since two of the three fire dampers connection alternatives use a fire monitoring system, the length of the wiring can vary, which then leads to a differ-ence in installation costs.
