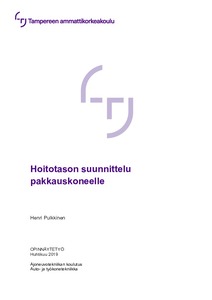

Hoitotason suunnittelu pakkauskoneelle

Abstract

Työssä suunniteltiin koneturvallisuusstandardien mukainen hoitotaso pakkauskoneelle. Pakkauskone täytyi saada tuotantolinjan jatkoksi 1,5 metrin korkeuteen. Tasoa suunniteltaessa huomioitiin SFS-EN ISO 14122 standardi, jossa annetaan määräyksiä koneiden kiinteille kulkuteille. Taso täytyi olla kuljetettavissa tehtaaseen 3x3 -metrisestä ovesta ja kasattava ruuvaamalla, koska tehdastilassa ei saanut tehdä tulitöitä.

Taso koostui laippaliitoksilla kiinnittyvillä, suorakaideputkipalkista valmistetuista rungoista, jotka kiinnittyvät toisiinsa U-profiileilla. Kulkuväyliksi rungon päälle tuli puristehitsattu ritilä. Portaisiin käytettiin puristehitsattuja askelmia. Kaiteet hitsattiin neliöputkesta. Suunnittelutyön lopputuloksena saatiin toteutuskelpoinen ratkaisu, josta tehtiin valmistuspiirustukset, jotka toimitettiin tason valmistajalle.

Customer needed a service platform for their new packaging machine. It needed to be raised 1,5 meters to match the existing production line height. There were also excess plastic outlets under the machines, so the platform needed to have openings for them and room for conveyors under.

The main objective of this thesis was to design a service platform which could be transported through factory’s 3x3 -meter doorway, would fulfill machine safety standards and would not require hot work in the assembly site.

The customer provided the layout model for the platform. The design process started by examining if the layout met the requirements of SFS-14122 machine safety standard for fixed accessways. After a few different sketches for the frame, the best design was chosen and modeled in SolidWorks CAD software. Stairs, railing and legs were designed to fit the best possible way with the packaging machines.

Drawings were sent to the manufacturer and the platform was built in the autumn of 2018.
