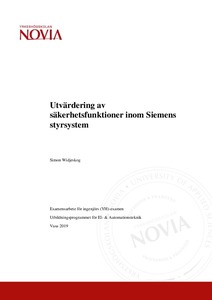

Utvärdering av säkerhetsfunktioner inom Siemens styrsystem

Abstract

Examensarbetet gjordes på uppdrag av Mirka under våren 2019. Examensarbetet behandlar acceptanstestning av säkerhetsfunktioner inom Siemens G120-seriens frekvensomriktare, samt dokumentering av testresultat.

Syftet med examensarbetet var att skapa dokumentering som innehåller säkerhetsrelaterade parametrar och bevisar funktionaliteten för säkerhetsåtgärderna samt att testningen av säkerhetsfunktionerna gav godkänt resultat. Genom godkänt resultat kan det konstateras att säkerhetsfunktionerna minskat riskerna för både person- och maskinskador.

Resultatet för examensarbetet är en rapport som omfattar maskinbeskrivning, enhetsspecifik data, information om frekvensomvandlaren och parametrarna för Safety Integrated funktionerna samt resultaten för testningen av säkerhetsfunktionerna, både som enkel översikt av testet och som en mer detaljerad utredning med grafer och parametrar.

Tämä opinnäytetyö on tehty Mirkan toimeksiannosta, ja työ suoritettiin keväällä 2019. Opinnäytetyö käsittelee Siemensin G120-sarjan taajuusmuuntajien turvatoimintojen hyväksyntätestausta, sekä testauksen dokumentointia.

Opinnäytetyön tarkoituksena oli luoda dokumentti, joka sisältää kaikki turvallisuuteen liittyvät parametrit ja todistaa turvatoimintojen toiminnallisuuden, sekä sen että turvatoimintojen testaus on suoritettu hyväksytysti. Hyväksytyn testituloksen myötä voidaan todeta, että turvatoiminnot pienentävät henkilö- sekä konevaurioiden riskiä.

Opinnäytetyön tuloksena saatiin raportti, joka sisältää koneen yleiskuvauksen, laitekohtaista tietoa, tietoa taajuusmuuntajasta sekä Safety Integratedia käsittelevien toimintojen parametreistä. Raportti sisältää myös turvatoimintojen testitulokset tiivistettynä versiona sekä perusteellisena läpikäyntinä.

This thesis was made for Mirka. The thesis concerns acceptance testing of the safety functions in Siemens G120 frequency converters, as well as documentation of the test results.

The aim of this thesis was to create documentation containing safety related parameters and results that prove the functionality of the safety functions, plus that the testing was approved. By performing an approved test of the safety functions, it can be ascertained that the risks of damage to a person or machinery are decreased.

This thesis resulted in a report containing machine description, device-specific data, information about the frequency converter and parameters associated with the Safety Integrated functions, as well as test results for testing of the safety functions, carefully described with graphs and parameters.
