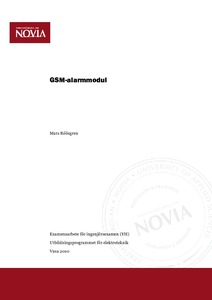

GSM-alarmmodul

Abstract

Uppgiften var att planera och tillverka en välfungerande prototyp av en GSM-alarmmodul. Alarmmodulen har som uppgift att underrätta alarmets ägare om att ett alarm har utlösts via GSM-förbindelse till ägarens mobiltelefon. Uppgiften löstes med en mikrokontroller som kommunicerar med GSM-modemet i en Siemens mobiltelefon. Till mikrokontrollern kommer alarmsignalen till en digital ingång när ett alarm utlöses. Mikrokontrollern skickar då AT-kommandot för uppringning till GSM-modemet som i sin tur lyder order och ringer upp ägaren. När ägaren till alarmet har noterat att ett alarm har inträffat så ringer denne tillbaka till GSM-alarmmodulen för att kvittera alarmet. Examensarbetet kunde uppdelas i tre huvudkapitel med avseende på själva utförandet; planering av kretsschema, planering av kretskort samt planering och skrivning av programkod. Resultatet blev en väldokumenterad och välfungerande prototyp.

Tehtävä oli suunnitella ja valmistaa toimiva prototyyppi GSM-hälytinmoduulista. Hälytinmoduulin tehtävä on ilmoittaa hälyttimen omistajalle jos hälytys on tapahtunut. Ilmoitus tapahtuu GSM-yhteyden kautta omistajan matkapuhelimeen. Tehtävä ratkaistettiin mikro-ohjaimella joka kommunikoi Siemens matkapuhelimessa olevan GSM-modeemin kanssa. Hälytyksen tapahtuessa mikro-ohjaimen digitaaliseen sisääntuloon tulee hälytyssignaali. Mikro-ohjain lähettää silloin soiton AT-käsky GSM-modeemille, joka vuorostaan tottelee käskyä ja soittaa omistajalle. Kun hälyttimen omistaja on huomannut, että hälytys on tapahtunut, hän soittaa takaisin GSM-hälytysmoduulille kuitatakseen hälytyksen. Opinnäytetyön voi jakaa kolmeen eri osaan suhteessa suoritukseen; piirikaavion suunnittelu, piirilevyn suunnittelu sekä ohjelmakoodin suunnittelu ja kirjoitus. Tulos oli hyvin dokumentoitu ja hyvin toimiva prototyyppi.

The aim of this thesis was to make a plan for and a prototype of an alarm module with GSM connectivity. The alarm module is to notify the owner of the alarm about a triggered alarm. The notification utilizes a GSM connection and is transmitted to the owner’s cell phone. The task was solved by means of a microcontroller which is communicating with the GSM modem inside a Siemens mobile phone. In the event of an alarm the alarm signal enters a digital input on the microcontroller. The microcontroller then sends the AT command for dialing the owner’s telephone number to the GSM modem which obeys the command and makes the call. When the owner of the alarm notices that an alarm has occurred, he or she calls the GSM alarm module to clear the alarm. The thesis is divided into three separate main areas considering the practical execution: planning the schematics, planning the PCB and planning and writing software. The result of this thesis is a well documented working prototype.
