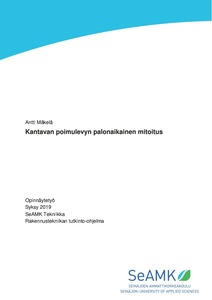

Kantavan poimulevyn palonaikainen mitoitus

Abstract

Kantavat poimulevyt ovat kylmämuovattuja teräslevyjä, joita käytetään pääasiassa rakennusten yläpohjien kantavina rakenteina. Opinnäytetyössä tutkittiin poimulevyjen käyttöä teräsristikoiden yläpaarteiden paikallisina tukina palotilassa.

Palotilassa poimulevy toimii köysirakenteena, jolloin kantavuus perustuu poimun vetokestävyyteen. Poimussa oleva vetokuorma aiheuttaa liittyville rakenteille ja liitoksille suuret vaatimukset. Opinnäytetyössä tutkittiin rakenteiden yleisiä vaatimuksia koskien poimun toimintaa köysirakenteena. Lisäksi tutkittiin erikseen poimun kestävyyttä, liitosten kestävyyttä sekä liitoksen palonaikaista mitoituslämpötilaa.

Opinnäytetyön lopputuloksena saatiin kokoelma suunnitteluohjeita edellä mainittuun tilanteeseen. Lisäksi laskettiin kaksi esimerkkiä. Rakenteen luotettavan toiminnan kannalta kriittisimmäksi asiaksi osoittautui liitosten kestävyys.

Load-bearing sheets are cold-formed steel sheets used mainly as load-bearing structures in the roof of buildings. The thesis examined the use of load-bearing sheets as a local support for the upper chord of steel grids in the fire state.

In the fire state, corrugated sheet acts as a catenary structure, whereby the load capacity is based on the corrugation's tensile strength. The tensile load in the pile places high demands on the associated structures and joints. In the study, the general requirements of structures regarding the function of a corrugated rope structure were investigated. In addition, corrosion resistance, joint durability and the design temperature of the joint were investigated separately.

As a result of the thesis, design guidelines for the before mentioned situation were collected. In addition, two examples were calculated. The most critical issue for reliable operation of the structure was the durability of the joints.
