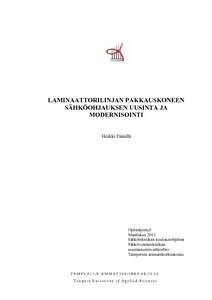

Laminaattorilinjan pakkauskoneen sähköohjauksen uusinta ja modernisointi

Abstract

Tämän työn tarkoituksena oli tehdä suunnitelma laminaattorilinjan pakkauskoneen sähköohjauksen uusinnasta ja modernisoinnista. Tarkoitus oli tehdä pakkauskoneen ja kuljetuslinjan ohjaukseen logiikkaohjelma ja tarvittavat sähkökaaviot. Uutena osana linjastoon lisättiin painintelat lyhyitä kolleja varten.

Ohjauskeskus uusitaan siten, että sen kaappi ja koko sisältö vaihdetaan uusiin. Toimilaitteita ei uusita, joten toimilaitteiden syöttö- ja ohjauskaapelit ovat valmiiksi asennettuina. Ainoastaan painintelat ja niiden syöttö- ja ohjauskaapelit asennetaan keskuksen ulkopuolelle. Ohjauskeskuksen vasempaan sivuun tulee pakkauskoneen ja kuljetinratojen ohjauskytkimet ja -painikkeet. Keskuksen sisään uusitaan taajuusmuuttajat, logiikka, releet ja kontaktorit, sekä lisätään painintelojen ohjauslaitteet.

Uusi logiikkaohjaus toteutetaan Siemensin S7-300 -logiikalla, joka korvaa vanhan Mitsubishin logiikkaohjauksen. Ohjauksen toteuttamiseksi logiikkaan tarvitaan kaksi digitaalista tuloyksikköä ja kaksi digitaalista lähtöyksikköä. Pakkauskoneen ohjaussekvenssi muuttuu jonkin verran, kun siihen lisätään painintelojen ohjaus.

Painintelat on tarkoitus sijoittaa pakkauskoneen tulo- ja poistokuljettimille sopivalle etäisyydelle. Painintelat voivat olla joko sähkö- tai paineilmakäyttöiset. Tämä vaikuttaa logiikkaohjauksen lähtöihin, koska sähkömoottoreita ohjataan 230 V:n vaihtojännitteellä ja pneumaattisia laitteita 24 V tasajännitteellä. Tässä työssä esitetään logiikkaohjelma, jossa painintelojen ohjaukset on toteutettu sähkömoottoreiden avulla.

This report purpose was to make plans of recreating and moderating the electrical control of the packaging machine in the laminator line. The purpose was to produce logic program to control packaging machine and transporting line, and create electrical drawnings.

The Control Center is renewed so that the entire contents of the cabinet will be replaced with new ones. The actuators are not renewed, so the actuators supply and control cables are pre-installed. Only the presser rolls supply and control cables are installed outside the Control Center. To the left side of the Control Center will control switches and buttons of the wrapping machine and conveyor lines be installed. Inside the Center will drives, logic, relays and contactors be renewened and the presser roll control devices installed.

The new control logic will be executed with Siemens S7-300 PLC, which will replace the old control based on Mitsubishi PLC. Two digital input and two digital output units are needed to execute the logic control. Packaging Machine Control sequences will change a little when the presser rolls control is added to it.

The presser rolls will be placed to the packaging machine's inlet and outlet conveyors at a suitable distance. The presser rolls can be either electric or pneumatic. This has effort to logic control outputs, because electric motors are controlled by 230V alternating current and pneumatic equipment by 24V DC voltage. This report contains the logic program, in which the presser rolls' controls have been executed with electric motors.
