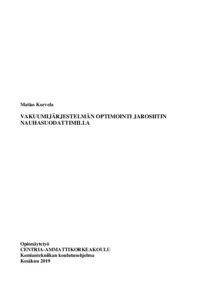

Vakuumiyksikön optimointi jarosiitin nauhasuodattimilla

Abstract

Tämä opinnäytetyö tehtiin Boliden Kokkolalle. Opinnäytetyön aiheena oli jarosiitin nauhasuodattimien tyhjiöpumppujen operointimahdollisuuksien selvitys uuden prosessimuutoksen myötä. Nauha-suodattimet ovat prosessissa kuivaamassa jarosiittijätettä ja suodattamassa siitä kaiken mahdollisen sinkin takaisin prosessiin.

Työhön kuului perehtymisvaihe, suunnitteluvaihe ja toteutusvaihe. Kahta nauhasuodatinta koeajettiin kolmena eri kertana mahdollisimman laajalla alipaineskaalalla, jonka jälkeen arvioitiin, miten se vaikutti suodatuksen tulokseen. Samalla tutkittiin syötteen laadun merkitystä suodatukseen ottamalla syötteestä näytteet koeajojen yhteydessä ja tekemällä näytteelle suodatuskokeen.

Syötteen laadulla eli suodattuvuudella huomattiin olevan suuri yhteys suodatuksen tulokseen ja alipaineen säätömahdollisuuksiin. Kokeista ei voitu määrittää yhtä oikeaa alipaineen arvoa, jolla suodatus toimisi parhaiten, vaan se vaihteli syötteen suodattuvuuden mukaan. Kokeista pystyttiin kuitenkin päättelemään, että aikaisempi ajomalli, jossa pumppuja ajettiin täydellä teholla ei ollut tehokkain tapa suodattaa sinkkiä pois jarosiitti jätteestä. Alipaineen laskulla oli useita positiivisia puolia suodatuksen tulokseen.

Opinnäytetyön pohjalta prosessin ajotapaan suositellaan muutoksiasiten, että suodattimia ajetaan enemmän syötteen ja pumppujen tehon perusteella.

This thesis was made to Boliden Kokkola. The subject of the thesis was to get better results from horizontal belt filters using the new vacuum pump system. The meaning of horizontal vacuum belt filters in this process is to dry waste tailings and recover all zinc from it back to process.

The work included familiarization phase, planning phaseand test drive phase. Two of the six belt filters were used in the test drives on three diffrent occasions. The idea was to use large scale of underpressure to find out how diffrent underpressures affect to the filtration. At the same time I researched the impact of the feed quality to filtration by taking samples from the feed each time I did test drives. I did tests to feed samples to determinetheir filtration ability.

After all tests drives I found out that the feed quality had major impact to the outcomes of filtration process and operating the underpressure to filters. Test drives didn ́t support one amount of vacuum which would be best to filtration, but it did show that the good vacuum amount would depend of the feed quality. I could however determine that compared to previous operating model where vacuum pumps were running on full power, smaller amount of vacuum thus smaller amount of suction needed from pumps is better to the filtration process. Reducing the underpressure on belt filters seemed to have multiple good, to the results and in financial costs.

Based on this thesis I recommended changing the way to operate horizontal belt filers and vacuum pumps. The recommended way would be to drive the process depending what quality the feed is and with lower under pressure.
