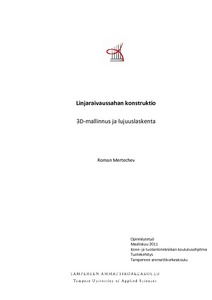

Linjaraivaussahan konstruktio : 3D-mallinnus ja lujuuslaskenta

Abstract

Linjaraivaus on viimeisten vuosien aikana nostanut suosiotaan käytettävänä työkaluna sähkölinjojen raivauksen työkaluna. Se on nopea ja helppo tapa raivata sähkölinjat puhtaaksi vaikeissa olosuhteissa. Tämä on aiheuttanut tarvetta sahan kehitystyölle, jotta sen käytöstä saataisiin mahdollisimman tehokasta, turvallista ja helppoa.

Tämän opinnäytetyön tarkoituksena on laatia sahasta tekniset piirustukset, suorittaa lujuusopillinen tarkastelu ja selvittää linjaraivaussahan toimintaperiaatetta. Tarve syntyi työn tilaajan toimesta, jotta sahan työstö, kehittäminen ja siihen tehtävät muutokset voisi toteuttaa nykyistä yksinkertaisemmin. Dokumentointia on parannettava. Työn tavoitteena on laatia selkeät kuvat ja ohjeet, jotta saha voidaan myös tarvittaessa tilata alihankkijalta. Lisäksi työn tavoitteena on parantaa sahan toimivuutta ja ratkaista sen nykyisiä ongelmia sekä kehittää sen nykyistä rakennetta.

Tärkein työkalu on Autodesk Inventor Professional 2011-ohjelma, jolla suoritetaan konstruktion 3-D mallinnus ja lujuuslaskenta. Ongelmat on ratkaistu sahan valmistaneiden henkilöiden kanssa, palaverien ja uusien ideoiden avulla. Nykyiseen rakenteeseen on päästy yrityksen ja erehdyksen kautta testaamalla sahan erilaisia sovelluksia ja rakenteita.

Opinnäytetyö onnistui kaikin puolin hyvin. Ongelmat ratkaistiin nopeasti ja päätökset tehtiin ilman erimielisyyksiä. Opinnäytetyö ja CAD-mallinnukset ovat hyvä apu linjaraivaussahan jatkuvan kehitystyön selventämiseksi.

There has always been a need for keeping the power lines clean from forestry and snow. Line cleaning that utilizes helicopter with an attached saw has become more popular recently, as a tool for getting the job done. The reason for that is effectiveness and efficiency achieved in various rough environments known to man. This has raised the need for development of the saw that is being used in such work. The process needs to be made faster, better, safer and more efficient.

The main subjects of this thesis consist of making construction 3D-modelling pictures using CAD program, stress calculations and finally explaining the assembling and logistics of the saw. The need for this project was raised by the owner of the company that’s providing the service. The biggest need was to make the development, production and assembly easier to modify and accomplish. Another purpose was to simplify documentation and develop the saw further, while achieving better results. The saw can now be manufactured by another company if needed.

The main program used for this thesis is Autodesk Inventor Professional 2011. All 3-D pictures and stress calculations are made with the aforementioned program. The problems encountered were solved with people involved in this project. The assembly has changed numerous times during the making of this thesis. The final assembly presented in this thesis has been achieved through try and error.

Thesis was successful as a whole. The problems encountered were solved fast and changes to assembly were made without any problems. The CAD-models and drawings are going to be a huge help for further development of the saw.
