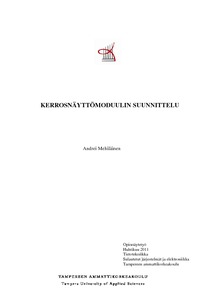

Kerrosnäyttömoduulin suunnittelu

Abstract

Tässä opinnäytetyössä suunniteltiin ja toteutettiin kerrosnäyttömoduuli, joka voidaan asentaa hissin koriin tai kerrokselle. Työ tehtiin Pikotec Oy:lle, joka on Kangasalla toimiva elektroniikan suunnittelu- ja valmistusyritys.

Työssä suunniteltiin laitteen elektroniikka ja ohjelmisto. Laitteen päätarkoitus on näyttää kerroksen numero, missä hissi kullakin hetkellä sijaitsee. Kerroksen numeron lisäksi taustalla voidaan näyttää erilaisia kuvia ja videoita. Laite käyttää JPEG-kuvatiedostoja ja AVI-videotiedostoja, jotka voidaan tallentaa laitteen microSD-muistikortille.

Laitteesta kehitettiin versiot 3,5- ja 5,7-tuumaisille TFT-näytöille. Näytön ohjaukseen käytetään monipuolista näytönohjainpiiriä, jonka ominaisuuksiin kuuluvat muun muassa laitteistopohjainen JPEG-koodekki ja SD-muistikorttiliitäntä. Ohjelmisto kehitettiin C-ohjelmointikielellä 16-bittiselle mikrokontrollerille, joka toimii laitteen pääprosessorina.

Työn tuloksena saatiin toimiva sarjatuotantoversion prototyyppi, joka voidaan esittää asiakkaille. Prototyyppiä voidaan muokata asiakkaan tarpeiden mukaan ja lisätä siihen tarvittaessa uusia ominaisuuksia.

The main purpose of this thesis was to design and implement elevator display module, which can be installed either to the car or to a level. This project was done for electronics design and manufacturing company Pikotec Oy.

This thesis focuses on the electronics and software of the device. The main purpose of the device is to show the floor number where elevator is located. In addition to the floor number images and videos can be displayed on the background. The device supports JPEG image files and AVI video files. Files can be stored in the microSD memory card of the device.

The device has been developed in two versions: for 3.5” and 5.7” TFT displays. Highly integrated graphics controller chip is used to control the TFT display. The features of the chip include, among others, the hardware accelerated JPEG codec and SD memory card interface. The software is developed in C programming language for 16-bit microcontroller, which is the device’s main processor.

The project has resulted in a prototype of the series production version, which can be presented to customers. The prototype can be customized according to customer's needs and new features can be added to it if necessary.
