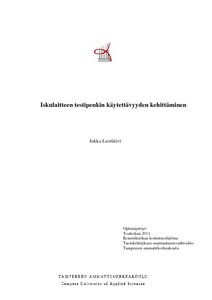

Iskulaitteen testipenkin käytettävyyden kehittäminen

Abstract

Opinnäytetyön tavoitteena oli kehittää Sandvik Mining & Construction Oy:n porauslaitteissa sijaitsevien iskulaitteiden huollossa käytettävän testipenkin käytettävyyttä. Tarkoitus oli paneutua iskulaitteen ja testipenkin välisen kiinnityssysteemin uudelleen suunnitteluun, koska vanha oli todettu liian hitaaksi ja hankalaksi käyttää. Tavoitteena oli ideoida toteutuskelpoinen ja testipenkin käytettävyyttä kohentava pikakiinnityssysteemi ja luonnostella siitä 3D-malli. Pikakiinnityssysteemin oleellisimmista rakenneosista tuli tehdä alustavat lujuuslaskelmat toimivuuden takaamiseksi. Suunnittelussa oli määrä kiinnittää erityistä huomiota työskentelyergonomian kohentamiseen ja turvallisuuteen. Opinnäytetyötä tehdessä edettiin yleisen tuotekehitysprosessin viitekehyksen mukaan. Opinnäytetyölle asetetut tavoitteet saatiin täytettyä ja tulokseksi syntyi testipenkin käytettävyyttä parantava pikakiinnityssysteemi, joka on fyysisesti toteutettavissa 3Dmallista tehtävien työkuvien tekemisen jälkeen. Pikakiinnityssysteemin rakenne ja toiminta suunniteltiin käyttäjälleen mahdollisimman ergonomiseksi ja turvalliseksi. Verrattuna vanhaan käytössä olevaan kiinnityssysteemiin saadaan uudella pikakiinnityssysteemillä muutettua testaustapahtuman valmisteluiden suoritusjärjestystä nopeammaksi ja helpommaksi pelkän iskulaitteen kiinnityksen ohella. Käyttäjän kokema fyysinen rasitus tulee vähentymään työasentojen muuttuessa entistä ergonomisemmiksi. Paras mahdollinen työskentelykorkeus saadaan aikaan nostamalla testipenkin vierustaa tai laskemalla alustaa. Myös käytettävien sovitusosien merkinnöillä sekä nostamiseen tarkoitetuilla nostokoukuilla pystytään testaustapahtuman valmisteluja muuttamaan turvallisemmiksi ja nopeammiksi.

The purpose of this thesis was to improve the usability of a percussion drill test bench by designing a quick fastening system, which keeps the rock drill locked on a test bench during the test phases. From the developed idea of the quick fastening system a 3D sketch and preliminary strength calculations of its major components were decided to be done. The goals of this designing process were to reduce the physical work load of a service person and the long installation time when making preparations for one test. In order to reach the goals, working ergonomics was taken into careful consideration along with the safety. After hard work of designing and development, the most convenient idea of the quick fastening systems was ranked to be sketched and strength calculated. The movement of the system was simulated by placing it to the whole model of the test bench. By carrying through the results of this thesis, the usability of the test bench will be improved and the demands of the ergonomics and safety will be fulfilled at the same time.
