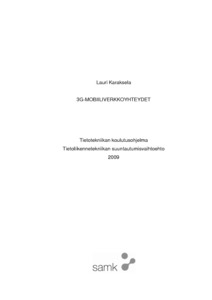

3G-mobiiliverkkoyhteydet

Abstract

Tässä opinnäytetyössä tutkittiin mitä 3G:llä tarkoitetaan, painottaen suomalaisittain tärkeää UMTS:ia. Työssä käytiin läpi 3GPP julkaisut aina Release 99:stä Release 8:n saakka, perehtyen erityisesti UTRAN:ssa tapahtuviin muutoksiin. UTRAN:n laitteistojen välisiin yhteyksiin tutustutaan erityisesti, selvittäen mitä laitteiden välillä liikkuu ja kuinka yhteydet eri väleillä voidaan toteuttaa. Tarkoituksena oli saada käsitys siitä, kuinka UTRAN:n laitteistojen väliset yhteydet toteutetaan etäyhteyksinä. Tämä opinnäytetyö on tehty oululaiselle yritykselle Octopus:lle. Työn alkuperäinen tarkoitus oli selvittää mikä vaikutus viiveillä on Release 99:n mukaisessa matkapuhelinverkkolaitteistojen välisessä liikenteessä loppukäyttäjään. Viiveiden mittaus jouduttiin jättämään pois, koska SAMK:n 3G-päivitykset eivät onnistuneet suunnitellussa aikataulussa. Tietolähteinä tässä opinnäytetyössä käytettiin alan kirjallisuutta, internettiä, 3GPP/ETSI:n spesifikaatioita ja ei julkista NOLS-dokumentaatiota. SAMK:n 3G-verkon laitteisto tulee tukemaan Release 99:n mukaista määritystä. SAMK:ssa UTRAN:n laitteiston rajapinnat toteutetaan joko ATM tai PCM -tekniikoilla. A’ –rajapinta toteutetaan TDM:llä, jota kuljetetaan PCM-yhteyden päällä. IuCS, IuPS ja Iub -rajapinnat toteutetaan ATM:llä. IP-tuki UTRAN:n laitteistolle tulee Release 5:n mukaisessa matkapuhelinverkossa. Etäyhteyden toteutus on mahdollista Release 99:n mukaisessa UTRAN:ssa, jos viiveiden mahdollista vaikutusta ei oteta huomioon. Tässä opinnäytetyössä tarkastellaan muutamaa tällaisten etäyhteyksien toteutustapaa.

The purpose of this thesis was to investigate 3G technology and especially UMTS which is used in 3G networks in Finland. In this thesis, differences between 3GPP Releases from 99 to 8 were studied, keeping the main focus on changes in UTRAN and its internal and external connections. The possibility and methods of implementing remote connections between UTRAN and its components were also discussed. This study was initiated by the Octopus company and its primary aim was to study how network delays affect the end-user experience in 3G network described in 3GPP Release 99. However this part of thesis was impossible to carry out because SAMK’s related 3G equipment could not be updated on the given schedule. Information sources that were used in this study were general literature of the industry, specifications of 3GPP and ETSI organizations, the Internet and Nokia Online Documentation which is closed from the public. The goal is that the 3G equipment that SAMK uses will support features described in 3GPP Release 99 in the future. UTRAN’s interfaces will be implemented by using ATM and PCM technology and A' interface by using TDM technology, which is carried over a PCM connection. IuCS, IuPS and Iub interfaces will also be implemented by ATM. Support for IP technology in UTRAN will come with 3GPP Release 5. UTRAN that meets the specifications of Release 99 can theoretically have internal and external connections implemented as remote connections, if possible effects of network latency are not taken into account. In this study a few different implementations are discussed.
