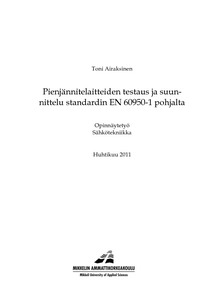

Pienjännitelaitteiden testaus ja suunnitelu standardin EN 60950-1 pohjalta

Abstract

Opinnäytetyön tarkoituksena oli tehdä selvitys informaatioteknologian standardin EN 60950-1 tärkeimmistä perusvaatimuksista sekä toimia oppaana laitesuunnittelijoille ja olla muistiona testaajille. Tähän opinnäytetyöhön on koottu tärkeimpiä asioita, mitä laitesuunnittelussa ja -testauksessa tulisi huomioida. Aihealue on rajattu verkkovirralla toimiviin laitteisiin ja tarkemmin perehdytään virtalähteiden vaatimuksiin. Standardia sovelletaan verkkovirta ja patteri/akku käyttöisiin informaatiotekniikan laitteisiin, joissa käyttöjännite ei ylitä 600V.

Tärkeimpänä kokonaisuutena opinnäytetyössä ovat ilma- ja pintavälit, vaatimuksineen ja määrittelyineen. Työssä käsitellään myös standardin piiriin kuuluvien laitteiden paloturvallisuutta ja käyttöturvallisuutta. Lisäksi käydään läpi virtalähteelle asetettuja vaatimuksia esimerkki laitteen avulla ja esitetään mittaustuloksia. Samassa yhteydessä kerrotaan kriittisistä komponenteista sekä tarkemmin muuntajista ja piirilevyistä.

Opinnäytetyössä ei kaikkia perusvaatimuksia käydä läpi yksityiskohtaisesti, mutta sitä voidaan silti käyttää suuntaa-antavana lähes kaikkiin tapauksiin. Tärkeimmiksi katsotut kohdat löytyvät opinnäytetyöstä selvitettynä niin, ettei standardista tarvitse kuin tarkistaa lisä-vaatimukset, jos laitteeseen pitää niitä soveltaa. Opinnäytetyö käy sovellettavaksi perustapauksien ilma- ja pintavälien sekä eristysvaatimuksien ja osittain paloturvallisuus- ja käyttöturvallisuusvaatimusten määrittämiseen.

Meaning of this bachelor thesis was making report of the most important basic requirements of information technology equipment standard EN 60950-1. It is also a guide for designers and memo for inspectors. The most important things that you should note of equipment designing and equipment inspecting are collected in this thesis. Theme of this thesis is limited for AC mains powered equipment and it focuses more about power supply unit requirements. The standard is adapted for AC mains- and battery powered information technology equipment where rated voltage doesn’t exceed 600V.

The most important subject of thesis are clearance- and creepage distance requirements. Thesis also tells about fire resistance and safety requirements. In addition thesis shows example of power supply unit with measurements required by standard. In the same context thesis tells about critical components and more about transformers and printed boards.

This thesis doesn’t tell every defined specific of basic requirements, but you can use it for almost every case. The most important things in this thesis are clarified so that you only have to check additional-requirements if device requires it. This thesis is applicable for clearance- and creepage distance require-ments and insulation requirements. It is also partly applicable for fire resistance requirements and safety requirements.
