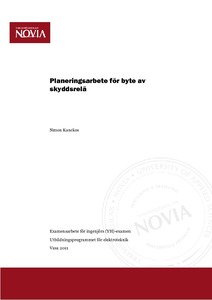

Planeringsarbete för byte av skyddsrelä
Kanckos, Simon (2011)
Kanckos, Simon
Yrkeshögskolan Novia
2011
All rights reserved
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-2011060711319
https://urn.fi/URN:NBN:fi:amk-2011060711319
Tiivistelmä
Gamla reläskydd kan plötsligt sluta fungera. Därför är Kojola elstation i behov av nya. Elnätet har växt sedan de gamla reläskydden planerades och det betyder att inställningarna behöver uppdateras, men först måste de gamla reläskyddens inställningar och deras funktioner begripas. Genom att undersöka de gamla reläskyddens manualer och elstationens ritningar erhölls en bild av hur det fungerar. Gamla inställningsberäkningar jämförs med litteratur och nya uträkningssätt. Nya inställningar beräknas främst med hjälp av Excel.
Kortslutningar, jordslutningar och farliga beröringsspänningar gör att elnätet behöver ett skydd som kan koppla ifrån den matande stationen från felet på linjen. Kortslutningsströmmar är oftast stora strömmar som gör att ledningarna värms upp och kan i värsta fall gå av. Jordslutning är en typ av kortslutning där strömkretsen sluts via jorden. Det gör att felströmmarna blir mycket mindre än vid kortslutning, men i stället uppkommer farliga beröringsspänningar som följd av att strömmen går via jord.
Resultatet av examensarbetet är uppdaterade reläinställningar och en genomgång av elnätet. Arbetet ger en bra inblick i beräkning av reläinställningar och hur ett elnät fungerar. Det ger också en större kunskap om reläskydd och hur man bäst skyddar apparater och människor från farliga strömmar och spänningar. Old protection relays might suddenly stop working. That is why Kojola substation is in need of new ones. The electric mains have grown since the old protection relays were planned and that means that the settings need to be updated. Before that the settings of the old protection relays and their functions need to be known. A picture of the function was obtained by analyzing the manuals of the old protection relays and the drawings of the substation. The calculations of the old settings have been compared with literature and new calculation means. New settings are mainly calculated by using Excel. Short circuits, earth faults and dangerous touch voltages mean that the mains need a protection that can disconnect the feeding station from the faulty line.
Short circuit currents are big currents that make the lines hot and, if it comes to the worst, the lines can break. Earth faults are a sort of short circuit where the circuit is closed through the earth. That is why the fault currents are much smaller with earth faults than with short circuits, but instead dangerous touch voltages will appear as a result of the current flowing through the earth.
The result of my thesis work is updated relay settings and a survey of the mains. This Bachelor’s thesis gives a good glimpse of how to calculate relay settings and how an electrical supply system works. It also gives a greater knowledge of protection relays and of how devices and humans are protected from dangerous currents and voltages.
Kortslutningar, jordslutningar och farliga beröringsspänningar gör att elnätet behöver ett skydd som kan koppla ifrån den matande stationen från felet på linjen. Kortslutningsströmmar är oftast stora strömmar som gör att ledningarna värms upp och kan i värsta fall gå av. Jordslutning är en typ av kortslutning där strömkretsen sluts via jorden. Det gör att felströmmarna blir mycket mindre än vid kortslutning, men i stället uppkommer farliga beröringsspänningar som följd av att strömmen går via jord.
Resultatet av examensarbetet är uppdaterade reläinställningar och en genomgång av elnätet. Arbetet ger en bra inblick i beräkning av reläinställningar och hur ett elnät fungerar. Det ger också en större kunskap om reläskydd och hur man bäst skyddar apparater och människor från farliga strömmar och spänningar.
Short circuit currents are big currents that make the lines hot and, if it comes to the worst, the lines can break. Earth faults are a sort of short circuit where the circuit is closed through the earth. That is why the fault currents are much smaller with earth faults than with short circuits, but instead dangerous touch voltages will appear as a result of the current flowing through the earth.
The result of my thesis work is updated relay settings and a survey of the mains. This Bachelor’s thesis gives a good glimpse of how to calculate relay settings and how an electrical supply system works. It also gives a greater knowledge of protection relays and of how devices and humans are protected from dangerous currents and voltages.
