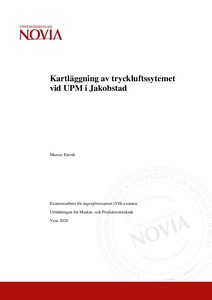

Kartläggning av tryckluftssystemet vid UPM i Jakobstad

Abstract

Detta examensarbete utfördes i samarbete med UPM i Jakobstad. Uppgiften var att undersöka och kartlägga fabrikens tryckluftsnätverk. Till uppgiften hörde även att granska kostnader för tryckluftsproduktion, samt även läckagekostnader.

Syftet med arbetet var att uppdatera ritningar för tryckluftens stamnätverk, samt att granska att allt som var ritat överensstämmer med verkligheten. Detta är viktigt ur drift, underhåll och arbetssäkerhetssynvinkel, samtidigt som tid sparas när man inte behöver söka efter ventiler.

För att få en inblick i ämnet studerades först tryckluftens grundprinciper, kompressionstyper och tryckluftsbehandling. Material såsom utprintade flödesscheman, användarmanual över tryckluftsanläggningen och en läckagekartläggning fanns att fås från fabriken. Även kostnader för tryckluftsproduktion fanns tillgängliga. I den praktiska delen granskades tidigare ritningar med verkligheten och uppdateringar utfördes. På den del platser utfördes relativt stora förändringar. Kostnader för tryckluftsproduktion granskades och jämfördes med teoretiska kostnader. Dessutom beräknades även kostnader för läckage.

Resultaten från arbetet blev uppdaterade flödesscheman för fabriken. Kostnadsanalysen för tryckluftsproduktion visar att kostnaderna för el, avskrivningar, underhåll och andra kostnader på UPM överensstämmer med teori.

Tämä opinnäytetyö toteutettiin yhteistyössä UPM Pietarsaaren kanssa. Tehtävänä oli tutkia ja kartoittaa tehtaan paineilmaverkkoa. Tehtävä sisälsi myös paineilman tuotantokustannusten sekä vuotokustannusten tutkimisen.

Työn tarkoituksena oli päivittää paineilman pääverkon piirustuksia ja tarkistaa, että kaikkia, mitä oli piirretty, vastaa todellisuutta. Tämä on tärkeää käyttöön, kunnossapidon ja työturvallisuuden kannalta, ja säästää samalla aikaa, kun venttiilejä ei tarvitse etsiä.

Paineilman perusperiaatteita, puristustyyppejä ja paineilmakäsittelyä tutkittiin aiheen ymmärryksen saamiseksi. Materiaali, kuten tulostettuja piirustuksia, paineilmakeskuksen käyttöohjeita ja vuotokartoitus oli saatavilla tehtaalta. Myös paineilman tuotantokustannuksia oli saatavilla. Käytännön osassa tarkasteltiin aiempia piirustuksia ja tehtiin päivityksiä. Paikoin tehtiin suhteellisen suuria muutoksia. Paineilman tuotannon kustannuksia tarkasteltiin ja verrattiin teoreettisiin kustannuksiin. Lisäksi laskettiin myös vuotojen kustannukset.

Työn tuloksena on päivitettyjä piirustuksia tehtaalle. Paineilman tuotannon kustannusanalyysi osoittaa, että UPM:n sähkö-, vähennys-, ylläpito- ja muut kustannukset ovat teorian mukaisia.

This bachelor´s thesis was done in collaboration with UPM in Jakobstad. The task was to investigate and map the factory´s compressed air network. The task also included examining costs for compressed air production, as well as leakage costs.

The purpose of this work was to update the compressed air´s core networks charts, and to check that everything that was drawn exists. This is important from an operation, maintenance and occupational safety point of view, while saving time when there is no need to look for valves.

In order to gain an insight into the subject, the basic principles of compressed air, different types of compression and compressed air treatment were studied. Material, such as printed flow charts, manual of the compressed air system, and leakage mapping were also available from the factory. Costs for compressed air production were also available. In the practical part old charts were reviewed and updated. In some places relatively large changes were made. Cost for compressed air production were reviewed and compared with theoretical costs. In addition, leakage costs were also calculated.

The results of the work were updated flow charts for the factory. The cost analysis for compressed air production shows that the costs of electricity, depreciation, maintenance and other costs are in line with theory at UPM.
