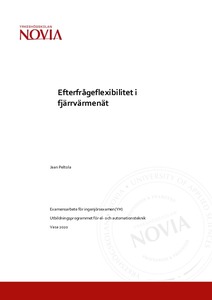

Efterfrågeflexibilitet i fjärrvärmenät

Abstract

Syftet med detta examensarbete var att skapa ett styrsystem för att testa om avsevärd flexning kan åstadkommas i en byggnads värmesystem inom bekvämlighetsramar. Detta gjordes genom att sänka på framledningstemperaturen i respektive byggnads värmekrets. I teorin tas upp olika saker som bör beaktas för att bygga ett efterfrågeflexningssystem. Även olika efterfrågeflexningsmetoder tas upp samt vilken metod som användes i arbetet. Syftet med efterfrågeflexning är inte att spara energi utan att förskjuta energianvändningen till en tidpunkt där användningen är mindre. Genom detta kan Vasa elektriska åstadkomma en jämnare förbrukning på fjärrvärmenätet.

Arbetet omfattar fyra skolor runt om i Vasa. Skolornas värmekretsar ska kunna fjärrstyras då efterfrågeflexning behövs. En PLC används som huvudenhet för att skicka ut kommandon till respektive skolors PLC. Arbetet resulterarde i ett fungerande styrsystem med ett bekväm efterfrågeflexning.

Oppinäytetyön tarkoitus oli luoda ohjausjärjestelmä, jotta saisi testattua, saadaanko suotava energian jousto kiinteistön lämmityspiiriä ohjaamalla. Energian jousto toteutettiin menojohdon asetusarvoa laskemalla. Teoriaosassa käydään läpi mitä pitää ottaa huomioon, kun rakentaa kulutusjoustojärjestelmää. Myös erilaisia kulutusjoustomenetelmiä käydään läpi ja mitä kulutusjoustomenetelmää käytettiin toteutuksessa. Kulutusjouston tarkoitus ei ole säästää energiaa, vaan tarkoituksena on lykätä energian käyttöä aikaväliin, missä kulutus on pienempi. Tämän avulla Vaasan sähkö saa tasaisemman energiakulutuksen kaukolämpöverkossa.

Työhön sisältyy neljä koulua ympäri Vaasaa. Koulujen lämmityspiiriä täytyy pystyä ohjaamaan etänä, jos kulutusjoustoon on tarvetta. Pääyksikkönä käytettiin PLC:tä, joka lähettää kulutusjoustopyynnön kiinteistöjen PLC:lle. Lopputulos oli toimiva kulutusjousto-ohjausjärjestelmä suotavalla joustolla.

The purpose of this bachelor´s thesis was to create a control system to test with if a considerable amount of consumption flexibility can be achieved in energy use in a house property´s heating system. This was achieved through lowering the setpoint of a heating circuit´s flow line. In the theory part I go through different things to consider when creating a demand side management system. I also go through a couple of different demand side management methods; also, which method is used in the execution part. The purpose of a demand side management system is not to save on energy but to delay the use of energy to a time period when there is less energy demand. Through this method Vaasan sähkö can achieve a more stable district heating network.

The work contains four school buildings across Vaasa. The schools´ heating circuit need to be remotely controlled if there is a demand for delaying the energy use. A PLC is used as a main unit to send a request to the schools PLC unit to lower energy use. The work resulted in a functioning demand side management system where a desirable consumption flexibility was achieved.
