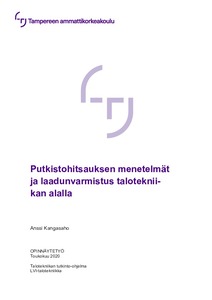

Putkistohitsauksen menetelmät ja laadunvarmistus talotekniikan alalla

Abstract

Energiateollisuus on laatinut suosituksen L11/2013, joka sisältää ohjeistuksen kaukolämpöverkostossa käytettävistä materiaaleista, hitsaajan ammattitaidosta ja hitsauksen laadunvarmistuksesta. Talotekniikan alalla ei kuitenkaan asuin- ja liiketilojen rakennustyömailla kiinnitetä erityistä huomiota hitsauksen laatuun tai hitsaajan ammattitaitoon ja työmailla tehdään putkistoille ainoastaan painekokeita hitsaussaumojen laadun varmistamiseksi. Kun siirrytään asuin- ja liiketilojen rakentamisesta kaukolämpöverkoston urakoitsijaksi, noudatetaan tarkemmin hitsaajan ammattitaitoon liittyviä pätevyysluokituksia ja standardin mukaisia hitsausvirheiden raja-arvoja.

Tämän opinnäytetyön tarkoituksena oli perehtyä putkistohitsaamiseen ja hitsauksen laadunvarmistukseen. Työssä oli lisäksi tarkoituksena käsitellä hitsauksessa käytettäviä henkilösuojaimia ja perehtyä tulityöpaikan perusteisiin projektinhoitajan näkökulmasta. Opinnäytetyön tuloksena syntyi kattava putkistohitsausta käsittelevä opetusmateriaali ammattikorkeakoulun putkistohitsaamista ja hitsauksen laadunvarmistusta käsitteleviä teoriatunteja varten. Teoriaosuuden pohjalta luotiin myös vastavalmistuneita talotekniikan alan insinöörejä varten lyhyt hitsaustekniikan opas.

Vaikka muut liitostavat yleistyvät talotekniikan alalla, on hitsaus edelleen yleinen tapa liittää putkia. Kun liitoksia tehdään hitsaamalla, kasvaa projektinhoitajan vastuu suuremmaksi muihin liitostapoihin verrattuna. Jos hitsauksen laadun varmistamiseksi vaaditaan painekokeen lisäksi muita laadunvarmistusmenetelmiä, täytyy projektinhoitajan varmistaa, että ne suoritetaan ja dokumentoidaan asiaankuuluvalla tavalla. Projektihoitajan tehtävään kuuluu myös valita sellaiset suojavaatetukset hitsaajalle, että hitsaaja pystyy turvallisesti suoriutumaan työstään.

Hitsaukseen liittyy aina tulitöitä, joten vakuutuksenottajan tai urakoitsijan tulee laatia kohdekohtainen tulityösuunnitelma. Jos suunnitelman teko siirtyy urakoitsijalle, on se projektinhoitajan vastuulla. Silloin projektihoitaja kirjoittaa kohteeseen tulityöluvat ja varmistaa, että hitsaajilla on voimassa oleva tulityökortti ja että tulityöluvan mukaisia varotoimenpiteitä noudatetaan.

The energy industry has issued recommendation L11 / 2013, which provides guidance on the materials used in the district heating network, the skills of a welder and the quality assurance of the welding. However, in the field of building services, residential and commercial construction sites do not pay much attention to the quality of welding or the skills of a welder, and only pressure tests are carried out on the piping sites to ensure the quality of the welds. When moving from residential and commercial construction to district heating contractor, the qualification ratings for a welder's professional qualifications and the standard welding error limits are more closely followed.

The purpose of this thesis was to become familiar with pipeline welding and quality assurance of welding. In addition, the purpose of the thesis was to determine with the personal protective equipment used in welding and to get acquainted with the basics of the fire workplace from the perspective of the project manager. As a result of this thesis, a comprehensive teaching material on pipeline welding was developed for the University of Applied Sciences' theory lessons on pipeline welding and welding quality assurance. Based on the theoretical part, a short welding technology guide was also created for newly graduated HVAC engineers.
