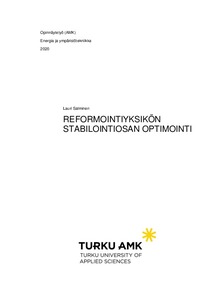

Reformointiyksikön stabilointiosan optimointi
Salminen, Lauri (2020)
2020
All rights reserved. This publication is copyrighted. You may download, display and print it for Your own personal use. Commercial use is prohibited.
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-2020052714241
https://urn.fi/URN:NBN:fi:amk-2020052714241
Tiivistelmä
Naantalin jalostamolle vuonna 2017 tulleen konfiguraatiomuutoksen seurauksena nestekaasun myynti lopetettiin. Muutoksen johdosta reformointiprosessia voidaan optimoida energiatehokkaampaan suuntaan ja saavuttaa säästöjä poistamalla prosessista pumppuja, jotka eivät ole välttämättömiä yksikön toiminnan kannalta uudella konfiguraatiolla.
Tässä opinnäytetyössä tavoitteena oli selvittää, mitä esteitä ja rajoitteita on reformointiyksikön prosessin optimoinnissa energiatehokkaammaksi, laskemalla stabilointiosan tislauskolonnin painetta ja muuttamalla prosessia yksinkertaisemmaksi. Työssä tarkasteltiin tislauskolonnin paineenlaskusta tehtyä simulointia sekä Nesteeltä löytyvää materiaalia, kuten prosessiohjeita, PI-kaavioita, prosessilaitteiden datalehtiä ja alan kirjallisuutta. Työ alkoi selvitysvaiheesta, jossa kartoitettiin mahdollisia rajoitteita. Selvitysvaiheen pohjalta tehtiin koeajosuunnitelmat ja toteutettiin koeajot. Koeajoissa tarkasteltiin, onko ehdotetut muutokset mahdollista toteuttaa käytännössä.
Koeajot voitiin toteuttaa suunnitellusti ja ne sujuivat paremmin, kuin simulointien perusteella odotettiin. Opinnäytetyössä kuvattu uusi konfiguraatio vaatii muutoksia prosessiin ja investoinnin, mikäli ajotapa halutaan pysyväksi. Tässä työssä tarkasteltuja asioita sekä tehtyjä suunnitelmia voidaan käyttää jatkossa operointiohjeina. Due to a configuration change at the Naantali refinery in 2017, liquefied petroleum gas is no longer sold. As a result, energy efficiency in the reforming process can be optimized. This is done by removing the pumps that are considered not necessary to the functioning of the unit with the new configuration. The whole process could entail considerable economic benefits.
The aim of this thesis was to explore the obstacles and limitations of improving the energy efficiency of a reforming unit by decreasing the pressure on the stabilizer´s fractioning tower while simplifying the process. The study examined a simulation of the fractioning tower´s decreasing of pressure along with internal materials from Neste, such as process instructions, PI-charts, data sheets of the process equipment and literature about the field. The research began with an review phase where the possible limitations were surveyed. Based on the results, a test drive was planned and executed. A test drive was performed in order to investigate whether the changes were possible in practice.
The test drives were executed according to the plan, and moreover, were more successful than could have been expected based on the simulations. The new configuration that was described in the thesis requires alterations to the process and an investment in order to make the changes permanent. The examined issues and generated plans presented in this thesis can be used as operation manual in the future.
Tässä opinnäytetyössä tavoitteena oli selvittää, mitä esteitä ja rajoitteita on reformointiyksikön prosessin optimoinnissa energiatehokkaammaksi, laskemalla stabilointiosan tislauskolonnin painetta ja muuttamalla prosessia yksinkertaisemmaksi. Työssä tarkasteltiin tislauskolonnin paineenlaskusta tehtyä simulointia sekä Nesteeltä löytyvää materiaalia, kuten prosessiohjeita, PI-kaavioita, prosessilaitteiden datalehtiä ja alan kirjallisuutta. Työ alkoi selvitysvaiheesta, jossa kartoitettiin mahdollisia rajoitteita. Selvitysvaiheen pohjalta tehtiin koeajosuunnitelmat ja toteutettiin koeajot. Koeajoissa tarkasteltiin, onko ehdotetut muutokset mahdollista toteuttaa käytännössä.
Koeajot voitiin toteuttaa suunnitellusti ja ne sujuivat paremmin, kuin simulointien perusteella odotettiin. Opinnäytetyössä kuvattu uusi konfiguraatio vaatii muutoksia prosessiin ja investoinnin, mikäli ajotapa halutaan pysyväksi. Tässä työssä tarkasteltuja asioita sekä tehtyjä suunnitelmia voidaan käyttää jatkossa operointiohjeina.
The aim of this thesis was to explore the obstacles and limitations of improving the energy efficiency of a reforming unit by decreasing the pressure on the stabilizer´s fractioning tower while simplifying the process. The study examined a simulation of the fractioning tower´s decreasing of pressure along with internal materials from Neste, such as process instructions, PI-charts, data sheets of the process equipment and literature about the field. The research began with an review phase where the possible limitations were surveyed. Based on the results, a test drive was planned and executed. A test drive was performed in order to investigate whether the changes were possible in practice.
The test drives were executed according to the plan, and moreover, were more successful than could have been expected based on the simulations. The new configuration that was described in the thesis requires alterations to the process and an investment in order to make the changes permanent. The examined issues and generated plans presented in this thesis can be used as operation manual in the future.
