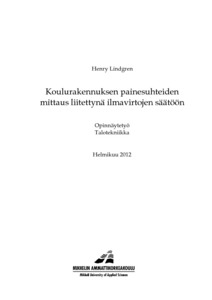

Koulurakennuksen painesuhteiden mittaus liitettynä ilmavirtojen säätöön

Abstract

Tämän opinnäytetyn tavoite oli selvittää miten ilmavirtojen säätöön tulisi liittää painesuhteiden mittaus. Tarkoituksena oli tehdä mittauksia peruskorjattuun koulurakennukseen johon samassa yhteydessä rakennettiin laajennusosa. Mittaukset tehtiin painesuhteisiin rakennuksen ulkovaipan yli ja rakennuksen sisäisiin painesuhteisiin sekä tilojen ilmanvirtojen määriin.

Painesuhdemittauksiin ulkovaipan yli valittiin tiloja sattumanvaraisesti ympäri taloa. Rakennuksen sisäisiä painesuhteita mitattiin sattumanvaraisesti ympäri taloa niiden tilojen välillä, joiden painesuhteet tulisi erota keskenään. Ilmamäärämittauksien paino oli niissä tiloissa joissa oli ilmanvaihtourakoitsijan toimittamien mittauspöytäkirjojen mukaan selvää eroavaisuutta suunnitellun ja toteutuneen ilmavirran välillä.

Mittauksissa saatiin selville, että rakennus oli mittauspisteissä alipaineinen ulkovaipan yli, kuten sen edellytetään olevankin. Sisäisissä painesuhteissa löytyi epäkohtia, josta koituu ääniongelmia suurien ilmavirtauksien takia ja jotka voivat mahdollisesti aiheuttaa kosteusrasitusta rakenteille pitkällä aikavälillä. Ilmamäärämittauksissa 80% mitatuista tiloista ilmavirrat joko ylittivät tai alittivat Suomen rakentamismääräyskokoelman D2 huonekohtaiset ilmamääräpoikkeamat.

Mittauksia suoritettiin kahden päivän ajan, joten nämä mittaukset eivät paljasta kaikkia mahdollisia ongelmia, mitä rakennuksessa voi olla, mutta osoittaa sen, mitä täysin ulkopuolinen osapuoli saa esiin lyhyessä ajassa juuri valmistuneesta koulurakennuksen peruskorjauksesta ja laajennusosasta.

Painesuhdemittaukset tulisi liittää ilmamäärien säätöjen yhteyteen ja siitä tulisi tehdä pöytäkirja, jotta mahdolliset ongelmakohdat tulisivat esille ennen sisäilmaongelmien syntyä.

The goal of this thesis was to find out how pressure ratio measurement should be added to air flow adjustment. The purpose was to make measurements in a renovated school building with an extension built at the same time with the renovation. Measurements were made over the building envelope Also the internal pressure ratios and air flows were measured.

Measuring points on the building envelope were chosen randomly. The internal pressure rations were measured at points where the pressure ratios should differ from each other. Airflow measurements of weight were made in the places where there was clear disparity between planned and actual air flow.

Measurements showed that the building had negative pressure over the envelope. Internal pressure ratios exhibited defects, leading to problem with the sound of large air flow. It can also cause moisture stress to structures in the long term. The air flow measurements showed that 80% of the measured air flows either exceed or undercut the Building Code of Finland D2 for room air flow deviations.

Measurements were made in two days, so these measurements do not reveal all the possible problems but show how pressure ratio measurements should be accompanied by adjustment in connection with air flow rates. It should be a standard procedure so that potential problems could be highlighted before any indoor air problems.
